| Quantidade de ordem mínima : | 1 grupo | Detalhes da embalagem : | madeira compensada |
|---|---|---|---|
| Tempo de entrega : | 60 dias | Habilidade da fonte : | grupo 5 pelo mês |
| Lugar de origem: | CHINA | Marca: | HeJin |
|---|---|---|---|
| Certificação: | calibration certificate (cost additional) | Número do modelo: | HH0805A |
|
Informação detalhada |
|||
| Padrão: | IEC60529, IEC60598, IEC60335 | Uso: | Teste da proteção do ingresso da água |
|---|---|---|---|
| Aplicação: | Testes de pulverizador da água para IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8 | Garantia: | 1 ano |
| Distância entre furos: | 20mm | Tempo dos testes: | 0-999.9min, pode ser pré-ajustado |
| Destacar: | Sistema de teste IEC60598 impermeável,Testes IEC60598 impermeáveis,Sistema de teste impermeável IEC60598 |
||
Descrição de produto
Sistema de testes da prova da água do equipamento de teste do IP para IPX1 ao tipo IPX7 aberto
Padrão:
IEC 60529 graus de proteção fornecidos por cercos (código) IPX1 do IP, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
Luminaires do IEC 60598-1 – parte 1: Exigências gerais e testes da cláusula 9,2 dos testes para o ingresso da poeira, de objetos contínuos e de umidade;
Agregado familiar do IEC 60335-1 e dispositivos elétricos similares – segurança – parte 1: Resistência de umidade da cláusula 15 das exigências gerais;
Amostra do teste:
Usado principalmente na iluminação, nos aparelhos eletrodomésticos, em uns armários industriais elétricos, de uma comunicação, em umas peças de automóvel, na inteligência móvel e nos outros campos.
Estrutura de sistema:

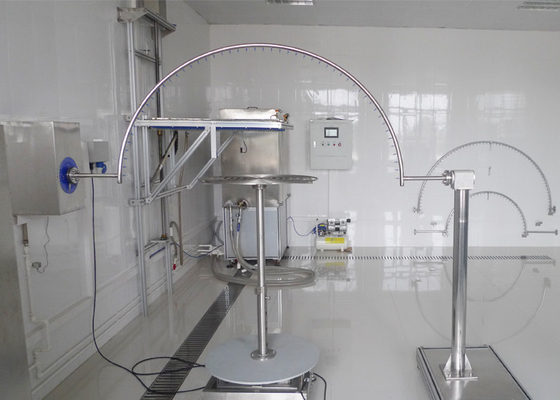

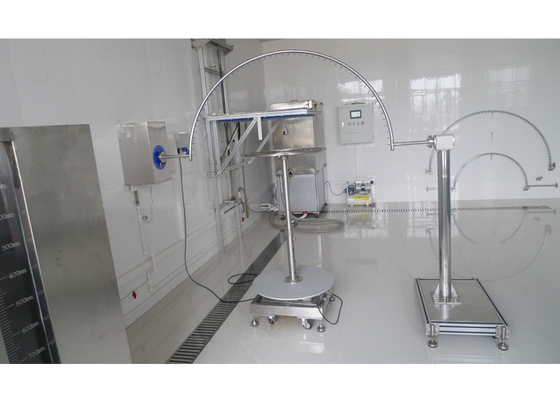

Sistema de testes da prova da água de IPX1to X7 que inclui a caixa do gotejamento para teste IPX1 e IPX2, tubos de oscilação e um bocal de pulverizador para teste IPX3 e IPX4, um jato do bocal para o teste IPX5 e IPX6, plataforma giratória de aΦ600mm, uma fonte de água (também para a imersão IPX7) e armário de controle elétrico.

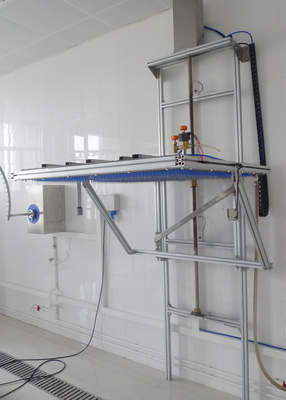

O quadro vertical do teste do gotejamento é instalado e fixado na parede. A caixa do gotejamento é conduzida para cima e para baixo por um parafuso da movimentação de corrente para cumprir a exigência da altura do gotejamento de 200mm; o tubo de oscilação igualmente é instalado na parede e girado pelo motor.
Parâmetro:
| 1. Caixa do gotejamento para o teste IPX1 e IPX2 | |
| Área de teste do gotejamento |
1000×600mm, customizável
|
| Altura do gotejamento | 200mm, ajustável. Detectado automaticamente pelo sensor infravermelho, quando a agulha é ficada situada no ponto o mais alto da amostra 200mm, a caixa do gotejamento parará automaticamente. |
| Taxa de gotejamento (volume de água) | 1+0.05 0mm/min ou 3+0.05 0mm/min switchable, adotam a tecnologia controlada digital da precipitação |
| Furo da agulha | Φ0.4mm |
| Distância entre furos | 20mm |
| Tempo de teste | 0-999.9min, pode ser pré-ajustado |
| Método da instalação | Tipo fixado na parede ou do assoalho |
|

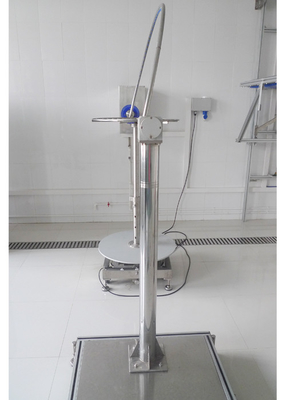

2. tubos de oscilação para o teste IPX3 e IPX4 |
|
| Raio de oscilação dos tubos |
A configuração padrão é R600, R800 e R1000, o outro raio R200, R400, R1200, R1400, R1600mm estão disponíveis, feito de aço inoxidável
|
| Furo da agulha | Φ0.4mm |
| Ângulo incluído de dois furos | IPX3: 120°; IPX4: 180° |
| Ângulo do pêndulo | IPX3: 120° (±60°); IPX4: 350° (±175°) |
| Chovendo a velocidade |
IPX3: 4 s/time (2×120°); IPX4: 12 s/time (2×350°); |
| Volume de água | 1-10L/min ajustável |
| Tempo de teste | 0.01S-99hours 59min, pode ser pré-ajustado |
|
3. Bocal de pulverizador para o teste IPX3 e IPX4
|
|
| Parâmetros do bocal de pulverizador |
Diâmetro externo: Ф102mm diâmetro esférico: SФ75.5mm 121 furos de Ф0.5mm; 1 furo no centro círculos íntimos 1 de 12 furos em 30°pitch 4 círculos exteriores de 24 furos em 15°pitch Protetor-alumínio móvel Bocal-bronze do pulverizador |
| Volume de água | 10L/min±5%, medidor de fluxo é ajustável |
| Calibre de pressão | 50-150Kpa, escala do calibre de pressão 0-0.25Mpa |
| 4. Jato do bocal para o teste IPX5 e IPX6 | |
| Diâmetro do bocal | IPX5: Φ6.3mm; IPX6: Φ12.5mm |
| Volume de água | IPX5: 12.5±0.625L/min; IPX6: 100±5L/min |
| A distância do bocal de jato ao cerco | 2,5-3M |
| 5. Plataforma giratória | |
| Diâmetro | Φ600mm, Φ800mm e Φ1000mm estão disponíveis, |
| Velocidade de rotação | 1r/min |
| Ângulo Tiltable | 15° |
| Ângulo do teste da rotação | 90°, rotação contínua |
| Capacidade de rolamento | ≤150kg |
|
6. Fonte de água (também para a imersão IPX7) e armário de controle elétrico
|
|
| Aplicável |
(a) fonte de água para o teste IPX1~IPX6 impermeável (b) teste de imersão da água de IPX7 (c) armazenamento da água para o teste da tensão da água IPX8 (d) controlo automático para o equipamento impermeável inteiro |
| Tanque de armazenamento da água |
É aplicável molhar o armazenamento do teste de pulverizador forte da água IPX5~IPX6, injeção de IPX8, da água imersão IPX7 Volume: 1000L Dimensão: L1000mmXW1000mmXH1000mm Janela de observação: janela do vidro temperado Dimensão da janela de observação: W200mmXH1250mm Calibre da profundidade: de aço inoxidável Altura do calibre da profundidade: 1300mm, precisão 1mm Controle nivelado líquido: interruptor de flutuador + tubulação de excesso |
| Armário de controle: |
Detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico Ajuste do fluxo: ajuste no tela táctil Detecção da temperatura: PID Controlador: PLC Função de controle: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão, e controle de tempo do teste. Função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção |
| Suporte automático do elevador da imersão IPX7 |
Distância de levantamento: 0~1250mm Dimensão do suporte: L1000mmXW1000mm Peso da carga do suporte: 50Kg |
