Verificador da resistência da porta da máquina de lavar do IEC 60335-2-7

Descrição de produto

Equipamento de teste do aparelho eletrodoméstico para o verificador da resistência da porta da máquina de lavar

Padrão:

Agregado familiar do IEC 60335-2-7 ‘e dispositivos elétricos similares – segurança: parte 2-7: exigências particulares para cláusula 18 das máquinas de lavar’;

Agregado familiar do IEC 60335-2-11 ‘e dispositivos elétricos similares – segurança: parte 2-11: exigências particulares para cláusula 20,101 dos secadores da queda’.

Aplicação:

O dispositivo é usado para o teste de resistência mecânico às portas da máquina de lavar e do secador da queda.

Amostra do teste:

Máquina de lavar, secador da queda. Equipamento de teste do aparelho eletrodoméstico

Característica:

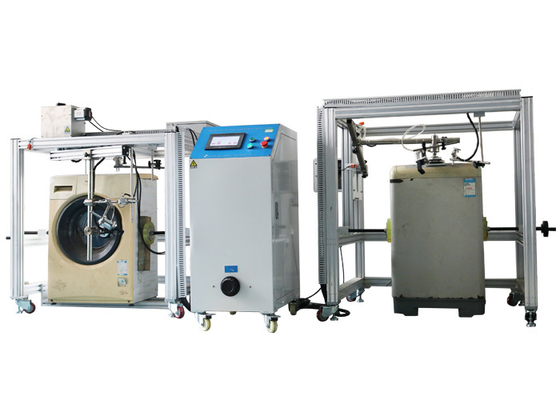

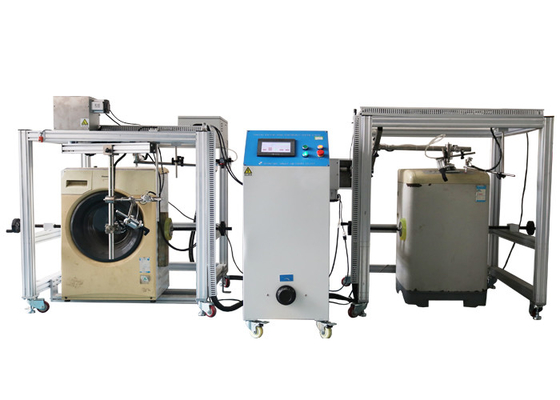

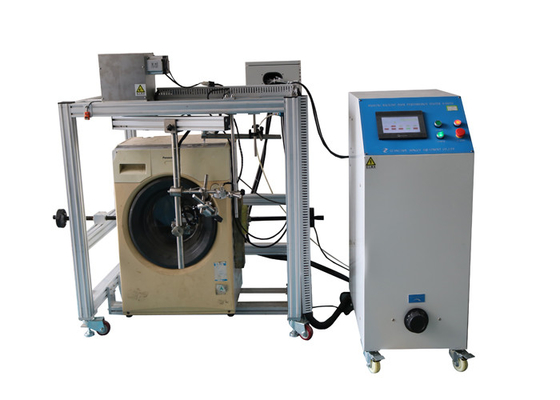

O dispositivo usa o controle do PLC de MITSUBISHI, operação do tela táctil de uma cor de 7 polegadas. Construído no regulador de tensão, pode garantir a entrada avaliado da tensão. O equipamento é composto de um armário de controle elétrico, de um suporte da amostra e da mão dois mecânica montados no suporte da amostra (movimentação do motor de etapa). O quadro da máquina é feito do perfil da liga de alumínio do nível superior, e a mão mecânica é instalada respectivamente no feixe e a coluna de apoio do quadro, pode satisfazer o estar aberto esquerdo e o teste superior da porta à máquina de lavar diferente dos tamanhos.

Projeto do teste:

Cláusula 20,101 do IEC 60335-2-11

Equipamento de teste para os meios de travamento (similares a um teste de resistência), energizada capaz e desenergizada 6 000 vezes, seis tempo um minuto ou na taxa imposta pela construção do dispositivo se isto é mais baixo.

Porta da máquina de lavar da queda que abre o teste de resistência próximo:: Teste 1: a porta não pode abrir ou o dispositivo de bloqueio eliminou a fonte de alimentação quando aberto a 75mm, e quando >75mm aberto, a máquina de lavar da queda/secador não pode começar. Teste 2: A fonte avaliou a tensão à amostra do teste, a seguir a /close aberto a porta 6000 vezes.

Parâmetros:
