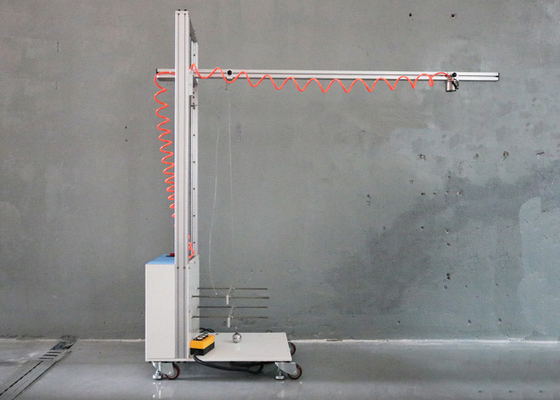

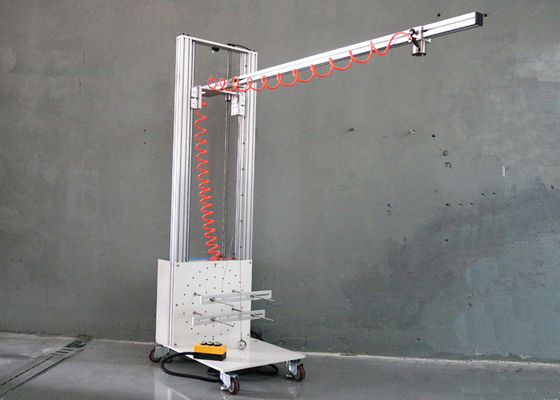

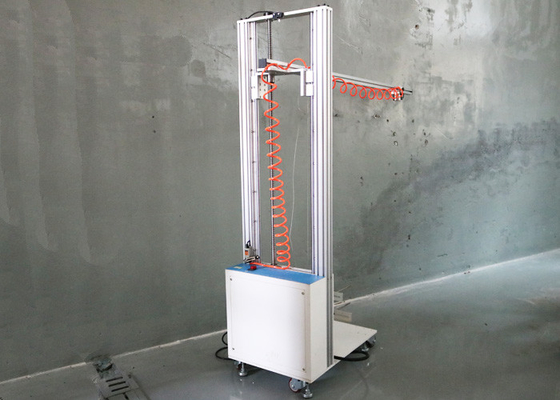

Dispositivo do impacto da bola de aço do IEC 50mm

Descrição de produto

Bola de aço do diâmetro do dispositivo 50mm do impacto da bola de aço do equipamento de teste do IEC

Padrão:

IEC 62368-1 ‘audio/equipamento tecnologia do vídeo, de informação e de comunicação – parte 1: Teste de impacto do cerco cláusula T.6 das exigências de segurança da’ e figura T.1 – teste de impacto usando a esfera;

Luminaires do IEC 60598-1 ‘– parte 1: Exigências gerais e cláusula dos testes’ 4.13.4 a);

Equipamento tecnologia da informação do IEC 60950-1 da ‘– segurança – parte 1: Teste de impacto cláusula 4.2.5 das exigências gerais da’;

Teste de impacto da cláusula 12.1.4 das exigências de segurança do IEC 60065-1 ‘áudio, vídeo e instrumento eletrônico similar –’. Equipamento de teste do IEC

Descrição padrão:

Uma amostra que consiste no cerco completo ou em uma parcela disso, representando a área unreinforced a maior é apoiada em sua posição normal. Uma esfera contínua, lisa, de aço de 50 milímetros de ± 1 milímetro no diâmetro e com uma massa do ± 25 g de 500 g, é usada para executar os seguintes testes:

– em superfícies horizontais, a esfera é cair livremente do resto com uma distância vertical de 1 300 milímetros de ± 10 milímetros na amostra (veja a figura T.1); e

– em superfícies verticais, a esfera é suspendida por um cabo e balançou como um pêndulo a fim aplicar um impacto horizontal, deixando cair com uma distância vertical de 1 300 milímetros de ± 10 milímetros

na amostra (veja a figura T.1).

Para avaliar uma peça que atue como um cerco do fogo somente, o teste é feito como acima, mas a distância vertical é 410 milímetros de ± 10 milímetros.

Os impactos alternativamente horizontais podem ser simulados em superfícies verticais ou inclinando-se montando a amostra no ° 90 a sua posição normal e aplicando o teste de impacto vertical em vez do teste do pêndulo.

Aplicação:

Este dispositivo é apropriado para o teste de impacto da gota para o cerco do equipamento.

Amostra do teste:

Luminares, áudio, vídeo e instrumento eletrônico similar, equipamento da tecnologia da informação

Característica:

O equipamento pode realizar o teste em dois formulários do impacto vertical da gota e do pêndulo

Parâmetro:
