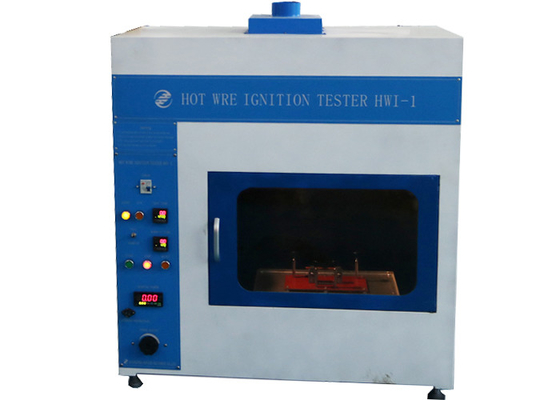

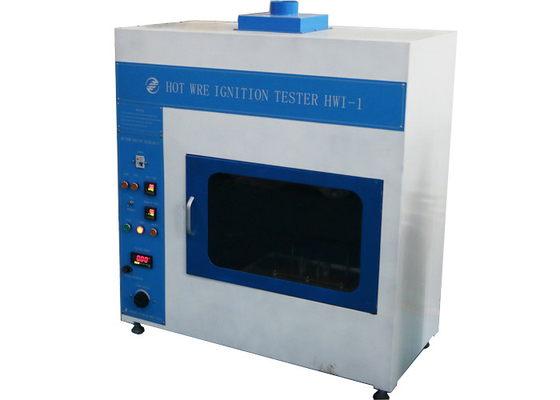

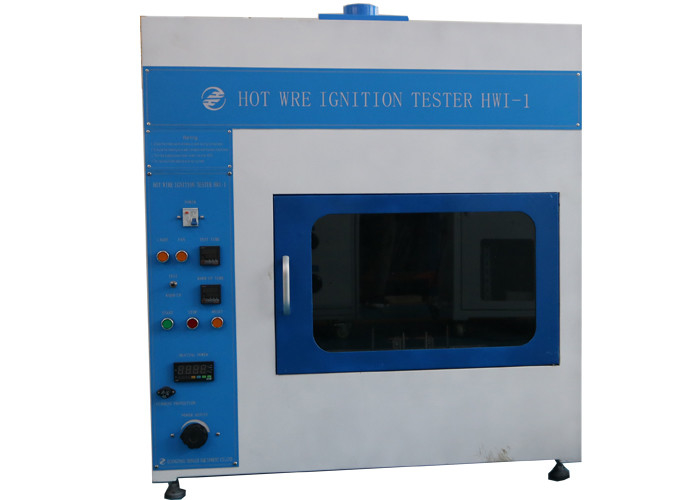

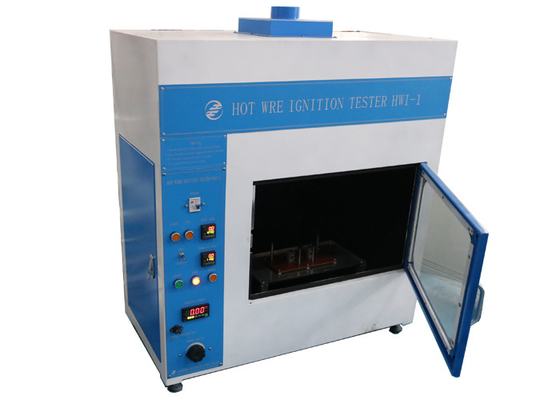

Equipamento de testes quente da inflamabilidade do verificador da ignição do fio IEC60695-2-20

Descrição de produto

Verificador quente da ignição do fio do equipamento de testes da inflamabilidade IEC60695-2-20 com controle elétrico

Padrão:

Equipamento da tecnologia da informação IEC60950-1 – segurança – parte 1: As exigências gerais anexam o teste de ignição quente do fio A.4;

Switchgear IEC60947-1 e controlgear de baixa voltagem – parte 1: As regras gerais anexam o teste de ignição quente do fio de M M.1 (HWI);

Testes do perigo de fogo IEC60695-2-20 — Parte 2: A incandescência/fio quente baseou métodos do teste — Seção 20: teste do ignitability da bobina do Quente-fio em materiais.

Descrição do instrumento do teste:

A amostra será prendida em um dispositivo elétrico que forneça dois cargos de apoio posicione 70 milímetros distante para apoiar o espécime do teste em uma posição horizontal, em uma altura de 60 milímetros acima da parte inferior da câmara, no centro aproximado da câmara do teste (veja a figura M.1).

Um ± de 250 milímetros um comprimento de 5 milímetros do NiCr-fio (o níquel de 80%, cromo 20%, passa livre) diâmetro de aproximadamente 0,5 milímetros e ter uma resistência fria de aproximadamente 5,28 Ω/m e uma relação da comprimento-à-massa de 580 m/kg será usado. Antes dos testes, o fio será conectado de um comprimento reto a uma fonte variável de poder que é ajustado para causar uma dissipação de poder de 0,26 W/mm no fio por um período de 8 s a 1 2 S.

Após refrigerar, o fio será envolvido em torno de uma amostra para formar cinco voltas completas espaçou 6,35 milímetros de ± 0,05 milímetros distante. Um dispositivo elétrico de enrolamento será usado, que posicione uniformemente o fio na parcela do centro da amostra com uma força de enrolamento do ± 0,02 N. de 5,4 N.

As extremidades do fio serão conectadas à fonte de energia variável.

A capacidade da rede elétrica pública será suficiente para manter pelo menos uns 48 hertz linear contínuo a 62 hertz de densidade de poder de 0,31 W/mm sobre o comprimento do fio do calefator em ou perto do fator de poder da unidade. A densidade de poder da rede elétrica pública em 60 A e em 1,5 V será 0,3 W/mm aproximado. Será possível ajustar o nível de poder, lisamente e continuamente e medir o poder dentro do ± 2%.

Parâmetro:
