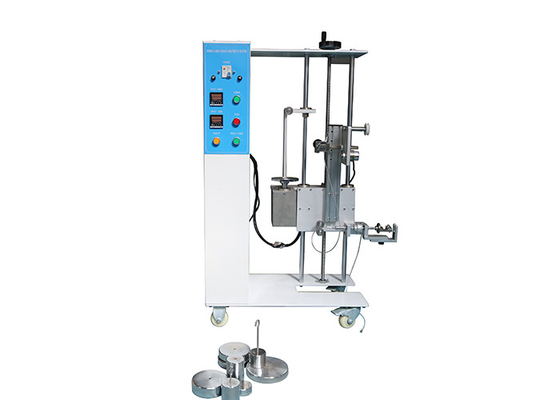

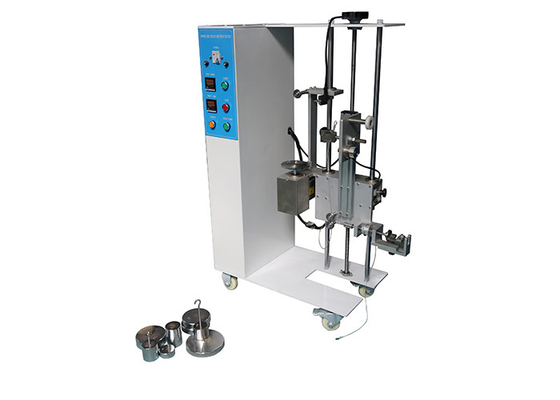

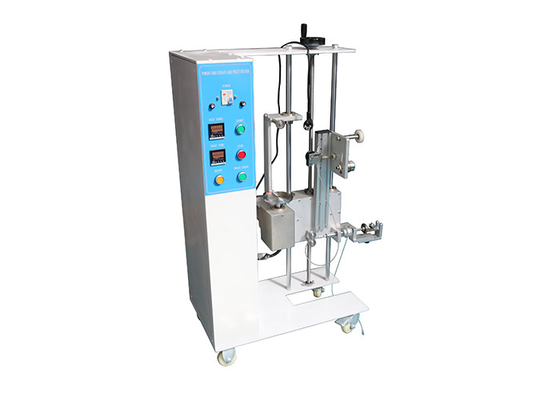

máquina do verificador da tensão e da torção de Anchorage do cabo do braço de torque de 20mm

Cabo Anchorage para o equipamento de teste do aparelho eletrodoméstico do cabo da fonte

Padrão:

Agregado familiar do IEC 60335-1 ‘e dispositivos elétricos similares – segurança – parte 1: Cláusula 25,15 das exigências gerais’

Aplicação:

Usa-se para verificar se a ancoragem do cabo do cabo de alimentação dos aparelhos eletrodomésticos seja firme, pode processar os testes da força e do torque da tração.

Os dispositivos forneceram com um cabo da fonte, e os dispositivos pretenderam ser conectados permanentemente a fiação fixa por um cabo flexível, terão uma ancoragem do cabo. A ancoragem do cabo aliviará condutores da tensão, incluindo a torção, nos terminais e protegerá a isolação dos condutores da abrasão.

Não será possível introduzir o cabo no dispositivo a tal ponto que o cabo ou as partes internas do dispositivo poderiam ser danificados.

Característica:

Uma marca está feita no cabo quando for sujeitada à força da tração mostrada na tabela 12, em uma distância de aproximadamente 20 milímetros da ancoragem do cabo ou do outro ponto apropriado.

O cabo é puxado então, sem empurrar, para 1 s no sentido o mais desfavorável com a força especificou. O teste é realizado 25 vezes.

O cabo, a menos que em um carretel automático do cabo, é sujeitado então a um torque que seja aplicado tão perto como possível ao dispositivo. O torque é especificado na tabela 12 e aplicado para 1 mínimo.

Tabela 12 – força e torque da tração:

Durante os testes, o cabo não será danificado e não mostrará nenhuma tensão apreciável nos terminais. A força da tração é reaplicada e o cabo não será deslocado longitudinalmente por mais de 2 milímetros.

Parâmetro:
