Câmara do verificador do desempenho de ar do fã de teto de GB12021.9 1600mm

Câmara do teste de desempenho do ar do fã de teto do laboratório de teste do desempenho do dispositivo

Padrão:

Os fãs elétricos e os reguladores da C.A. GB13380 anexam B

Valores permissíveis mínimos do GB 12021,9 do uso eficaz da energia e das categorias do uso eficaz da energia para fãs elétricos da C.A.

Fãs e reguladores do conforto do IEC 60879 para o agregado familiar e métodos similares das finalidades para medir a cláusula 5,2 do desempenho, a figura 1 e a figura 2

Aplicação:

A câmara do teste de desempenho do ar do fã de teto cumpre as exigências do padrão GB/T13380-2007 para o teste do caudal do ar. Tem um projeto razoável, alto nível da automatização, fácil de usar, e durável. É feita da placa de aço com uma espessura pelo menos de 30mm, que seja carga-rolamento e resistente. Capacidade forte da vibração; Laboratório de teste do desempenho do dispositivo

Escala da amostra do teste:

900mm ~ fã de teto de 1600mm

Característica:

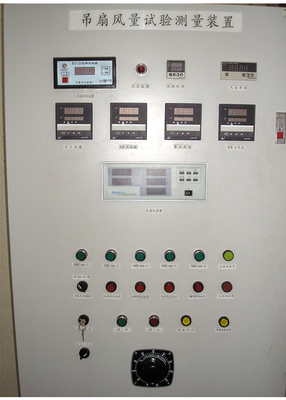

O sistema adota o controle de computador, que pode indicar o valor da velocidade de ar de cada ponto de teste, da velocidade de ar média e do volume de ar do ponto de cada anel, e pode automaticamente gerar as curvas dos resultados da análise e do processo e imprimi-las para fora.

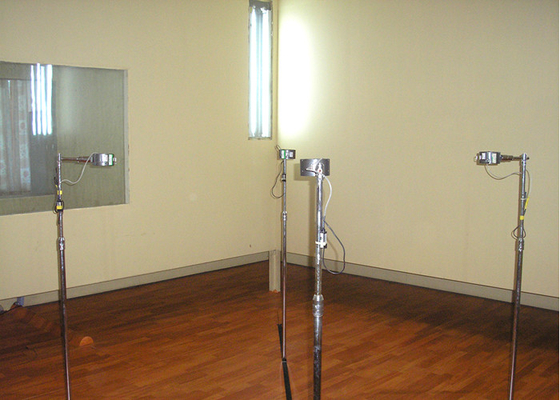

A velocidade de ar é medida nas quatro linhas metade-diagonais na tela do teste, e medida do centro diagonal (situado na linha vertical que passa através do centro da lâmina), e então os pontos a cada ponto em incrementos de 80mm continuam até as gotas médias calculadas da velocidade de ar abaixo das exigências padrão.

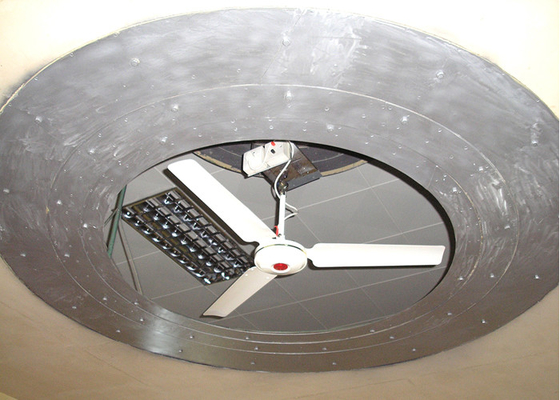

O dispositivo pode ajustar o tamanho do anel e controlar o levantamento do fã de teto.

O anemômetro deve usar o anemômetro importado.

O sistema deve ser equipado com um medidor de poder da multi-função que possa medir a tensão, atual (rms verdadeiro), e o poder, e uma fonte de alimentação variável da frequência 500VA.

Câmara do teste:

O fã deve ser testado em uma câmara do teste que tem as seguintes dimensões: comprimento 4500mm, largura 4500mm, altura 3000mm.

As dimensões acima terão uma tolerância de ±15mm
