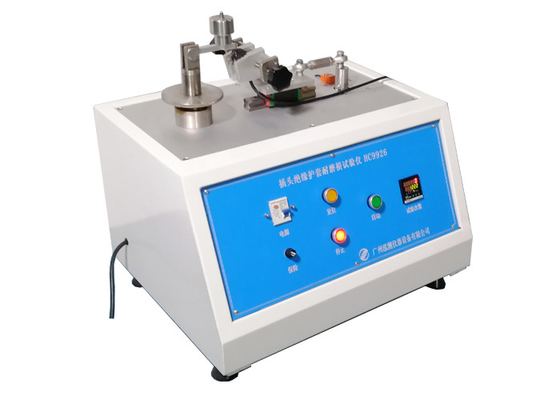

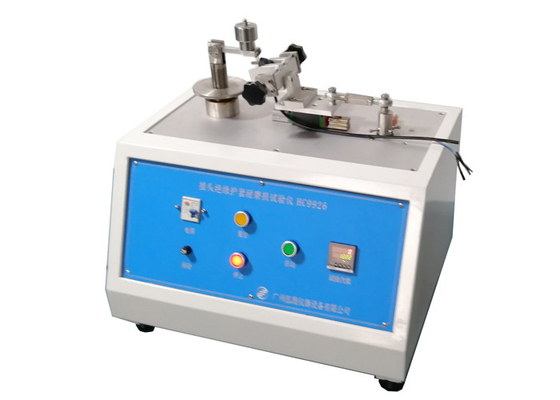

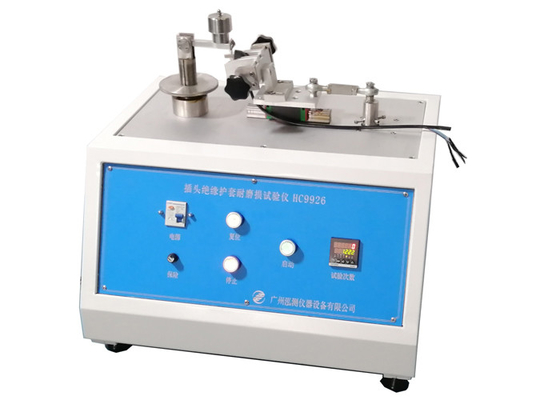

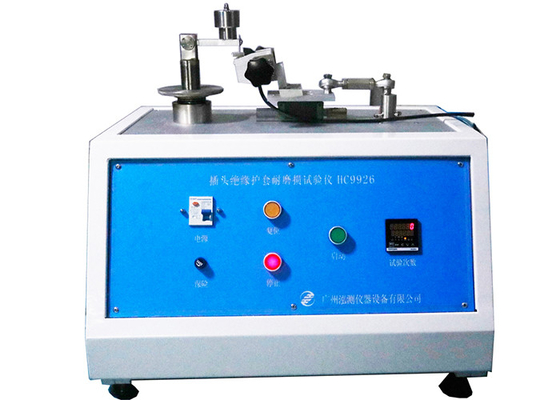

tomada Pin Abrasion Tester do equipamento de teste do soquete da tomada da carga 4N

Descrição de produto

Luvas da isolação do equipamento de teste do soquete da tomada de instrumentos do teste de abrasão dos pinos da tomada

Padrão:

IEC 60884-1 2013 ‘tomadas e soquete-tomadas para o agregado familiar e finalidades similares -- Parte 1: Cláusula 24,7 das exigências gerais’

Descrição padrão:

Os pinos da tomada fornecidos com as luvas de isolamento são sujeitados ao seguinte teste por meio de um instrumento segundo as indicações de figura 28.

O instrumento do teste compreende um feixe horizontalmente disposto, que seja girado sobre seu ponto central. Um comprimento curto do fio de aço, 1 milímetro no diâmetro e a curvatura em uma U-forma, a base do U que é reto, rigidamente são unidos, em ambas as extremidades, a uma extremidade do feixe, de modo que os projetos retos da parte abaixo do feixe e estão paralelos à linha central do pivô do feixe.

A tomada é mantida por uma braçadeira apropriada em tal posição que a parte reta dos restos do fio de aço sobre o pino da tomada, perpendicular a ela. As inclinações do pino para baixo em um ângulo de 10° ao horizontal.

O feixe é carregado de modo que o fio exerça uma força de 4 N no pino.

A tomada é movida para trás e para a frente em um sentido horizontal no plano da linha central do feixe, de modo que o fio friccione avante o pino. O comprimento do pino abradou assim é aproximadamente 9 milímetros, de que aproximadamente 7 milímetros estão sobre a luva de isolamento. O número de movimentos é 20 000 (10 000 em cada sentido) e a taxa de operação é 30 movimentos pelo minuto.

O teste é feito em um pino de cada espécime.

Aplicação:

Este dispositivo é uso para o teste a força da resistência de abrasão da luva da isolação dos pinos da tomada

Amostra do teste:

Luva da isolação dos pinos da tomada. Equipamento de teste do soquete da tomada

Característica:

O dispositivo consiste em uma colocação horizontal do feixe e o movimento linear do assento do dispositivo elétrico, onde, as extremidades do feixe com fio de aço curto do diâmetro 1mm são dobradas em uma cabeça em forma de u (forma de U do vertical dois fixo no feixe), fio que a parte inferior em forma de u é compressa linear da divisória de 6mm a bainha de 6mm na luva da isolação da tomada, o motor conduz o assento da braçadeira do parafuso de montagem para fazer reciprocar o movimento para a frente e para trás, conduzindo o teste de abrasão à luva da isolação dos pinos da tomada.

Parâmetros:
