Fórmula Constant Wet/umidade da câmara da temperatura do alto e baixo do automóvel
Pessoa de Contato : Tessa Huang
Número de telefone : +86 18027403449
WhatsApp : +8618027403449
| Quantidade de ordem mínima : | 1 grupo | Preço : | Negotiatable |
|---|---|---|---|
| Detalhes da embalagem : | madeira compensada | Tempo de entrega : | 40 dias |
| Termos de pagamento : | T/T, L/C | Habilidade da fonte : | grupo 5 pelo mês |
| Lugar de origem: | CHINA | Marca: | HeJin |
|---|---|---|---|
| Certificação: | Third party calibration certificate(cost additional) | Número do modelo: | HH0819 |
|
Informação detalhada |
|||

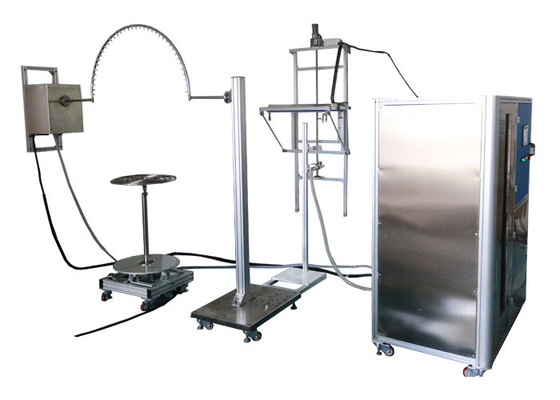

| nome do produto: | IPX1-7 Waterproof o sistema de teste | Padrão: | ISO 20653, DIN40050-9, IEC60529 |
|---|---|---|---|
| Área de teste do gotejamento: | 1000×600mm | Altura do gotejamento: | 200mm |
| tubo do giro: | R600, R800 e R1000 | Furo da agulha: | Diâmetro 0.4mm |
| Plataforma giratória: | Diâmetro 600mm | Função: | veículos de estrada contra os efeitos do ingresso do teste de água |
| Destacar: | Sistema de teste IEC60529 impermeável para a estrada,Sistema de teste de IEC60529 IPX1-7,Sistema de teste IPX1-7 para veículos de estrada |
||
Descrição de produto
As peças de automóvel ISO20653 testam testes do equipamento para a proteção contra o ingresso da água
Padrão:
Grau IEC60529 de proteção fornecido por cercos (código do IP) do IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
Graus do IP DIN40050-9 de proteção fornecidos por cercos para o equipamento elétrico em veículos de estrada protegendo o equipamento elétrico dentro do cerco contra os efeitos do ingresso de objetos estrangeiros contínuos, incluindo a poeira (proteção contra objetos estrangeiros), protegendo o equipamento elétrico dentro do cerco contra os efeitos do ingresso da água (proteção contra a água);
Veículos de estrada do ISO 20653-2013 — Graus de proteção (código do IP) — Proteção do equipamento elétrico contra objetos estrangeiros, água e acesso, figura 3 - instalação de teste para determinar a proteção contra gotejamentos verticais da água (instrumento do gotejamento); graus de proteção contra a água 1 e 2, a figura 4 - instalação de teste para determinar a proteção contra a água do respingo e o pulverizador de água (tubo do giro); graus de proteção contra a água 3, 4 e 4K, figura 5 - instalação de teste manual para determinar a proteção contra a água do respingo e o pulverizador de água (tubo do chuveiro); graus de proteção contra a água 3 e 4, figura 6 - bocal para determinar a proteção contra a água de alta velocidade; graus de proteção contra a água 5, 6 e 6K
Aplicação:
Sistema de teste impermeável para veículos de estrada — Graus de proteção (código do IP) — Proteção do equipamento elétrico contra a água. Equipamento de teste das peças de automóvel
Parâmetro:
|

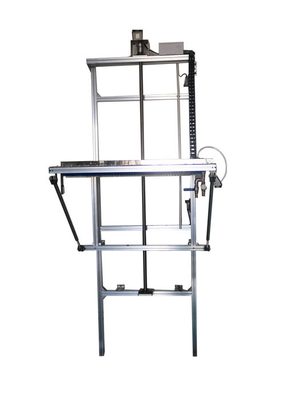

1. A água goteja para a segunda representação codificada 1 (verticalmente) e 2 (o cerco inclinado por 15°) |
|
| Área de teste do gotejamento | 1000×600mm, customizável. Equipamento de teste das peças de automóvel |
| Altura do gotejamento | 200mm, ajustável. Detectado automaticamente pelo sensor infravermelho, quando a agulha é ficada situada no ponto o mais alto da amostra 200mm, a caixa do gotejamento parará automaticamente. |
| Taxa de gotejamento (volume de água) | 1+0.05 0mm/min ou 3+0.05 0mm/min switchable, adotam a tecnologia controlada digital da precipitação |
| Furo da agulha | Φ0.4mm |
| Distância entre furos | 20mm |
| Tempo de teste | 0-999.9min, pode ser pré-ajustado |
| Método da instalação | Tipo fixado na parede ou do assoalho |

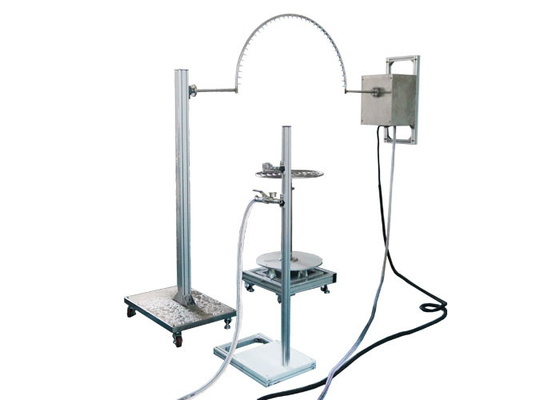

| 2. Pulverizador de água e para a representação codificada 3 e 4 da água segunda do respingo (tubo do giro) | |
| Raio de oscilação dos tubos |
A configuração padrão é R600, R800 e R1000, o outro raio R200, R400, R1200, R1400, R1600mm estão disponíveis, feito de aço inoxidável |
| Furo da agulha | Φ0.4mm |
| Ângulo incluído de dois furos | IPX3: 120°; IPX4: 180° |
| Ângulo do pêndulo | IPX3: 120° (±60°); IPX4: 350° (±175°) |
| Chovendo a velocidade |
IPX3: 4 s/time (2×120°); IPX4: 12 s/time (2×350°); |
| Volume de água | 1-10L/min ajustável |
| Tempo de teste | 0.01S-99hours 59min, pode ser pré-ajustado |
| 3. Pulverizador de água e água do respingo para a segunda representação codificada 3 e 4 (tubo do chuveiro) | |
| Parâmetros do bocal de pulverizador |
Diâmetro externo: Ф102mm diâmetro esférico: SФ75.5mm 121 furos de Ф0.5mm; 1 furo no centro círculos íntimos 1 de 12 furos em 30°pitch 4 círculos exteriores de 24 furos em 15°pitch Protetor-alumínio móvel Bocal-bronze do pulverizador |
| Volume de água | 10L/min±5%, medidor de fluxo é ajustável |
| Calibre de pressão | 50-150Kpa, escala do calibre de pressão 0-0.25Mpa |
| 4. Água de alta velocidade para a segunda representação codificada 5 e 6 | |
| Diâmetro do bocal | IPX5: Φ6.3mm; IPX6: Φ12.5mm |
| Volume de água | IPX5: 12.5±0.625L/min; IPX6: 100±5L/min |
| A distância do bocal de jato ao cerco | 2,5-3M |
| 5. Plataforma giratória | |
| Diâmetro | Φ600mm, Φ800mm e Φ1000mm estão disponíveis, |
| Velocidade de rotação | 1r/min |
| Ângulo Tiltable | 15° |
| Ângulo do teste da rotação | 90°, rotação contínua |
| Capacidade de rolamento | ≤150kg |

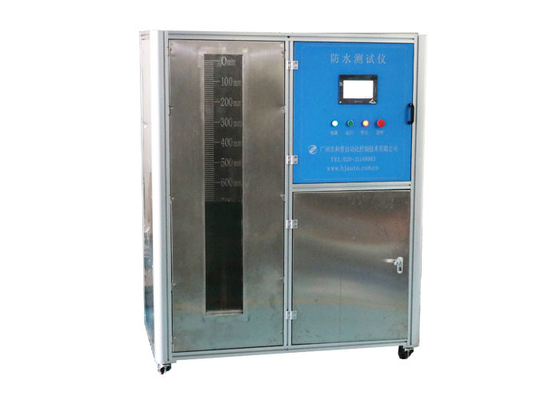

| 6. Fonte de água (também para segundos a imersão provisória da representação codificada 7 na água) e armário de controle elétrico | |
| Aplicável |
(a) fonte de água para o teste IPX1~IPX6 impermeável (b) teste de imersão da água de IPX7 (c) controlo automático para o equipamento impermeável inteiro |
| Tanque de armazenamento da água |
É aplicável molhar o armazenamento do teste de pulverizador forte da água IPX5~IPX6, injeção da água da imersão IPX7 Volume: 1000L Dimensão: L1000mmXW1000mmXH1000mm Janela de observação: janela do vidro temperado Dimensão da janela de observação: W200mmXH1250mm Calibre da profundidade: de aço inoxidável Altura do calibre da profundidade: 1300mm, precisão 1mm Controle nivelado líquido: interruptor de flutuador + tubulação de excesso |
| Armário de controle: |
Detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico Ajuste do fluxo: ajuste no tela táctil Detecção da temperatura: PID Controlador: PLC Função de controle: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão, e controle de tempo do teste. Função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção |
