Cabo flexível de AC220V 50HZ que dobra o equipamento de teste do IEC do verificador

Descrição de produto

Cabos flexíveis do equipamento de teste do IEC que dobram o verificador para cabos flexíveis terminados

Padrão:

IEC60245-1'Rubber isolou tensões cabo-avaliados até e incluindo 450/750 departe 1: Exigências de general.

IEC60245-2 avaliado ‘cabos isolados de borracha - tensões até e incluindo 450/750 de V - parte 2: Cláusula 3,1 dos métodos do teste’.

Aplicação:

É usado verificando a força mecânica de cabos flexíveis terminados. Este teste não se aplica aos cabos flexíveis com núcleos da área de seção transversal nominal maior do que 4mm2 e os cabos que têm mais de 18 núcleos colocaram acima em mais de duas camadas concêntricas.

Amostra do teste:

Cabos flexíveis terminados.

Característica:

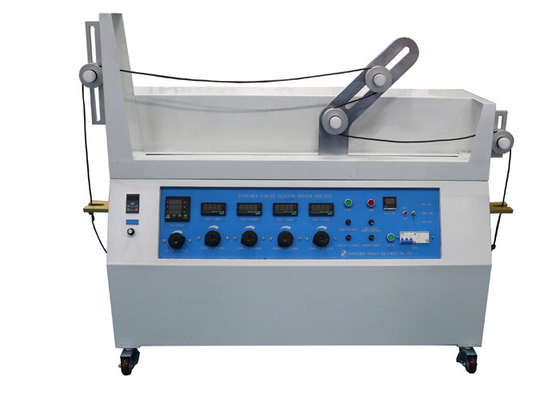

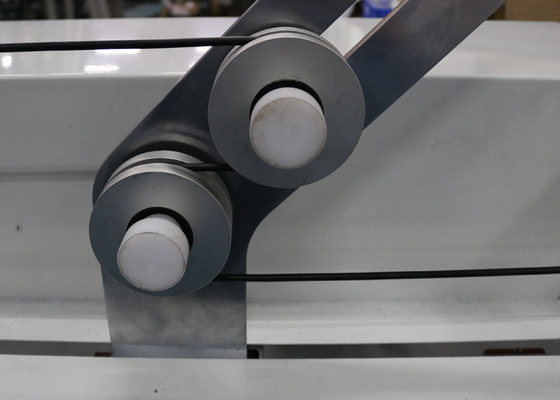

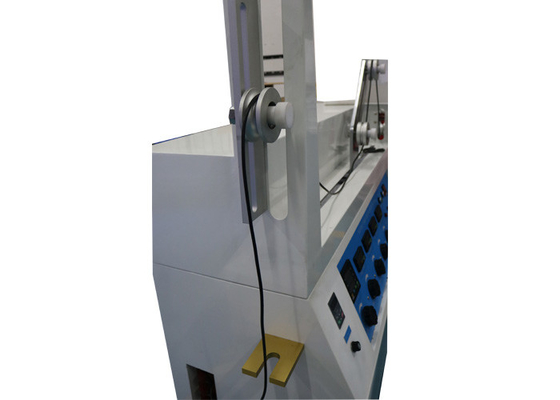

Este verificador do cabo consiste em um portador C (veja IEC60245-2 a figura 1), em um sistema de condução para o portador e em quatro polias para cada amostra de cabo a ser testado. O portador C apoia duas polias A e B, que são do mesmo diâmetro. As duas polias fixas, em uma ou outra extremidade do instrumento, podem ser de um diâmetro diferente das polias A e B, mas todas as quatro polias serão arranjadas assim que a amostra é horizontal entre elas. O portador faz ciclos (movimentos dianteiros e inversos) sobre uma distância de 1 m em uma velocidade aproximadamente constante de 0,33m/s entre cada reversão do sentido de movimento. Uma amostra de cabo flexível aproximadamente 5 m por muito tempo será esticada sobre as polias, cada extremidade que está sendo carregada com um peso. A massa deste peso e o diâmetro das polias A e B são dados na tabela de seguimento.

Parâmetros:
