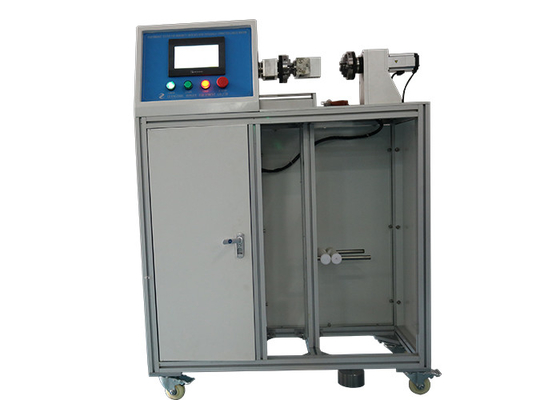

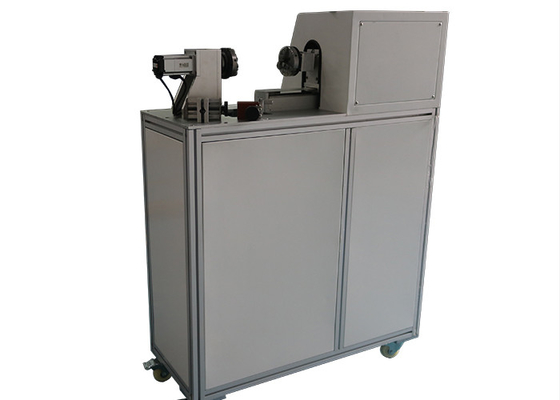

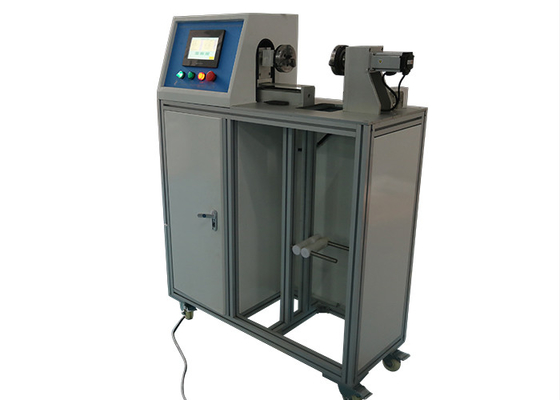

Verificador do desempenho do IEC do servo motor para interruptores de proximidade

Descrição de produto

O verificador do desempenho do equipamento de teste do IEC para interruptores de proximidade com Intergrally conectou Cablea

Padrão:

Switchgear do IEC 60947-5-2 ‘e controlgear de baixa voltagem - parte 5-2: Dispositivos do circuito de controle e elementos de interruptor - a proximidade comuta o’ anexo C.8

Aplicação:

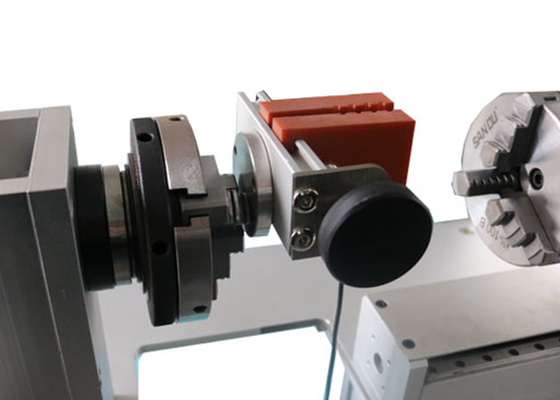

É usado para testar o desempenho da força estrutural de vários interruptores de proximidade e de sensores fotoelétricos com cabos de conexão integrais, assegurando-se de que os cabos e as posições de interruptor de conexão estejam fixados relativamente. Equipamento de teste do IEC

A finalidade destes testes é assegurar a integridade da ancoragem do cabo durante a manipulação e a instalação do trânsito. Uma vez que instalado, o interruptor de proximidade e o cabo devem ser fixados relativo a se.

Teste de tração C.8.1 .1

O cabo será sujeitado a uma tração constante ao longo da linha central da entrada do cabo, aplicada ao revestimento de isolamento do cabo para uma duração de 1 mínimo.

Teste do torque C.8.1 .2

O cabo será sujeitado a um torque de 0,1 nanômetro ou limitado ao valor que dá um ângulo do torque de 360°. O torque será aplicado ao cabo, no sentido horário para 1 minuto e então no sentido anti-horário para 1 minuto, em uma distância de 1 00 milímetros da entrada do interruptor de proximidade.

Teste do impulso C.8.1 .3

A força de impulso será aplicada ao longo da linha central do cabo tão perto como possível à entrada do cabo.

A força é aumentada lentamente a 20 N. A força será aplicada para 1 minuto para cada vez e com uma 1 pausa mínima entre aplicações.

Após os testes, nenhum dano visível dos meios de selagem da entrada do cabo e nenhum deslocamento do cabo serão observados.

Teste da curvatura C.8.1 .4

O cabo será carregado e dobrado da seguinte forma:

a) Suspenda uns 3 quilogramas maciços unindo o ao cabo 1 m da entrada do cabo e com a linha central do vertical da entrada do cabo.

b) Incline o interruptor de proximidade 90° para causar uma curvatura de 90° no cabo, mantendo essa posição para 1 mínimo.

c) Incline o interruptor de proximidade 90° no sentido oposto relativo ao vertical para causar uma curvatura oposta de 90° no cabo, mantendo a posição para uma duração de 1 mínimo.

Característica:

O equipamento adota sistema de controlo inteligente avançado do PLC, relação humanizada tela táctil da operação para fazer a gravação e indicar mais exato; com tempos pré-ajustados do teste, velocidade do teste, curso do teste, ajuste da força da tração e outras funções. Pode ser analisado pelo registro de dados se a amostra do teste está qualificada ou não.

Parâmetros:
