10 IEC de Freq/minuto 220V 50Hz integraram o dispositivo do teste para serras circulares

Dispositivo integrado do teste do equipamento de teste do IEC para o interruptor circular da serra e o mais baixo protetor

Padrão:

IEC60745-2-5 ‘ferramentas elétricas motor-operadas à mão - segurança - parte 2-5: Exigências particulares para serras circulares’ .2003 anexo BB.20.102.

EN 60745-2-5: cláusula 2010 17,101 e cláusula 19.102.3.

EN 60745-2-5: 2010 anexo M21.18, anexo M21.18.301, anexo M21.203, anexo M21.301, figura M.301.

Aplicação:

É usado para testar o desempenho circular do interruptor da serra e a circular viu para abaixar a durabilidade do protetor e o tempo de recuperação. Equipamento de teste do IEC

Amostra do teste:

Serras circulares

Característica:

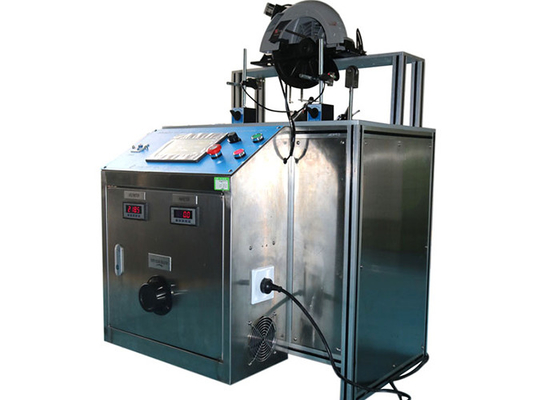

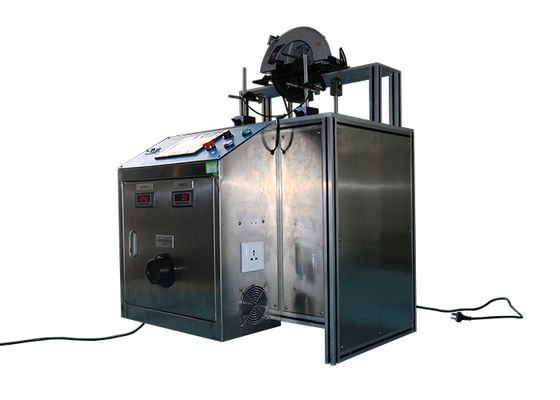

Este equipamento é composto de duas porções, do sistema mecânico e do sistema de controlo elétrico.

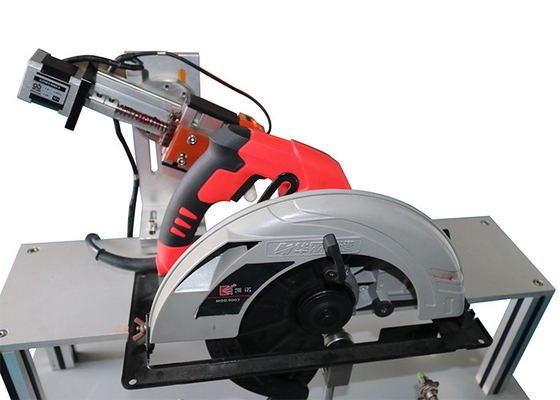

O sistema mecânico é a tabela para a circular considerou. Há um interruptor e o soquete na tabela, operador da amostra pode empurrar o interruptor para girar de ligar/desligar a fonte de alimentação da carga para a amostra do teste; os tamanhos diferentes de serras circulares podem ser colocados e fixado na tabela; na tabela, o dispositivo para travar o interruptor da circular à mão considerou na posição de "ON"; a lâmina pode estender à parte inferior da tabela através do sulco médio; na tabela onde sob a lâmina, há o embocador mais baixo do protetor e dois sensores de posição, que podem ser conduzir o protetor mais baixo da circular viram para ser abertos ou fechado.

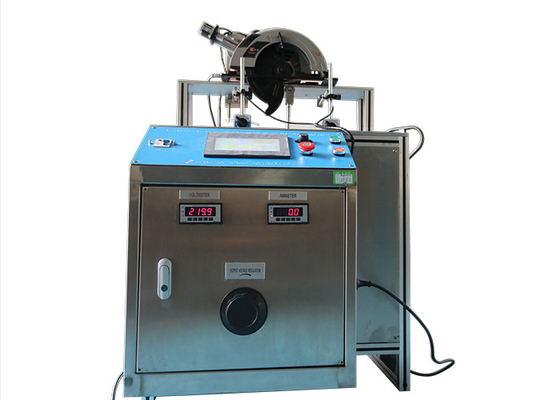

O sistema de controlo elétrico consiste na fonte de alimentação da carga, no PLC de MITSUBISHI, no tela táctil de 7 polegadas e etc. Pode conseguir a operação manual e a operação automática.

Parâmetros:
