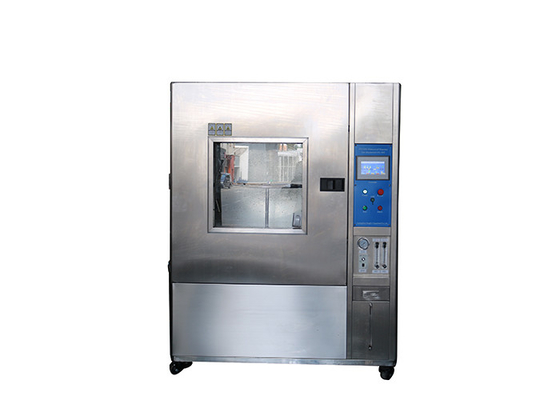

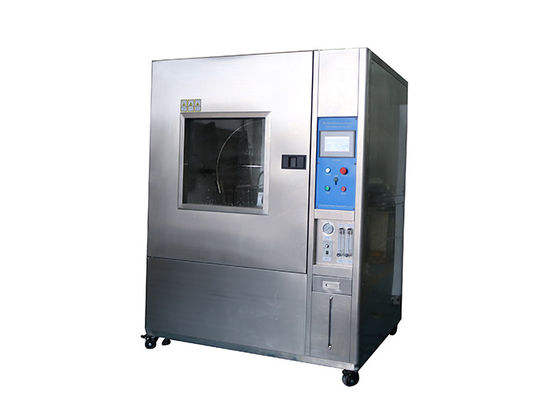

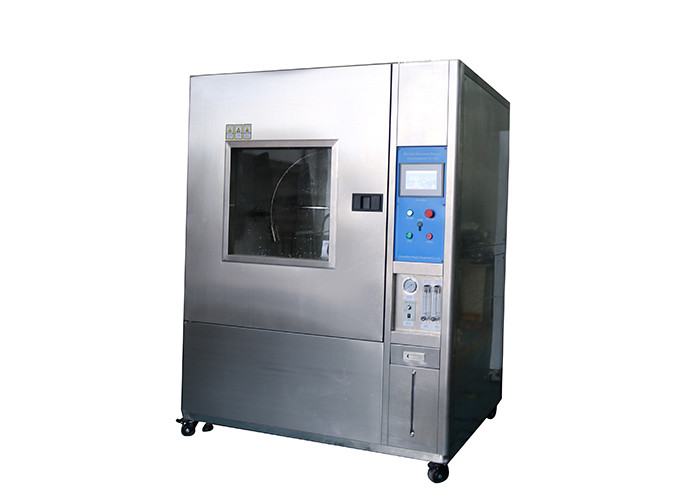

IEC60529 IPX1 à câmara impermeável do teste IPX4 para peças de automóvel

Descrição de produto

Equipamento de teste IPX1 do IP à câmara impermeável do teste IPX4 para peças de automóvel

Padrão:

Grau IEC60529 de proteção fornecido por cercos (código do IP) do IPX1, IPX2, IPX3, IPX4;

Veículos de estrada do ISO 20653-2013 — Graus de proteção (código do IP) — Proteção do equipamento elétrico contra objetos estrangeiros, água e acesso, figura 3 - instalação de teste para determinar a proteção contra gotejamentos verticais da água (instrumento do gotejamento); graus de proteção contra a água 1 e 2, a figura 4 - instalação de teste para determinar a proteção contra a água do respingo e o pulverizador de água (tubo do giro); graus de proteção contra a água 3, 4 e 4K.

Representações codificadas e significado do IP:

Condições de teste:

IPX1:

O teste é feito com um dispositivo que produza um fluxo uniforme de gotas da água sobre a área inteira do cerco.

A plataforma giratória em que o cerco é colocado tem uma velocidade de rotação de 1 r/min e da excentricidade (distância entre a linha central da plataforma giratória e a linha central do espécime) é aproximadamente 100 milímetros.

A duração do teste é 10 mínimos.

IPX2:

O cerco é testado para o minuto 2,5 em cada um de quatro posições fixas da inclinação.

Estas posições são 15° em ambos os lados do vertical em dois planos mutuamente perpendiculares (para ver a figura 3b)).

A duração total do teste é 10 mínimos.

IPX3:

O tubo de oscilação é fornecido com os furos do pulverizador sobre um arco ou do lado 60° do ponto central. O apoio não é perfurado.

O cerco a ser testado é colocado no ponto central do semicírculo. O tubo é causado oscilar com um ângulo de 1 20°, 60° em ambos os lados do vertical, o momento para uma oscilação completa (2 × 1 20°) que é aproximadamente 4 s e a duração do teste que é 5 mínimos.

O cerco é girado então com um ângulo horizontal de 90° e o teste é continuado para uns 5 mais adicionais mínimos.

O raio aceitável máximo do tubo de oscilação é 1 600 milímetros.

A pressão de água é ajustada dar a taxa especificada da entrega. A pressão conseguir esta taxa da entrega estará na escala do kPa 50 ao kPa 150. Deve ser mantida constante durante o teste.

A duração do teste é 1 min/m 2 da área de superfície calculada do cerco (com exclusão de alguma superfície de montagem), com uma duração mínima de 5 mínimos.

IPX4:

O tubo de oscilação tem furos do pulverizador sobre o 1 80" inteiro do semicírculo. O caudal total é ajustado como especificado na tabela 9 e medido com um medidor de fluxo.

O tubo é causado oscilar quase com um ângulo de 360°, 180° em ambos os lados do vertical, o momento para uma oscilação completa (2 × 360°) que é aproximadamente 12 S.

A duração do teste é 10 mínimos.
