Cabo do IEC 60335-1 do tela táctil que dobra figura 8 do instrumento do teste

Descrição de produto

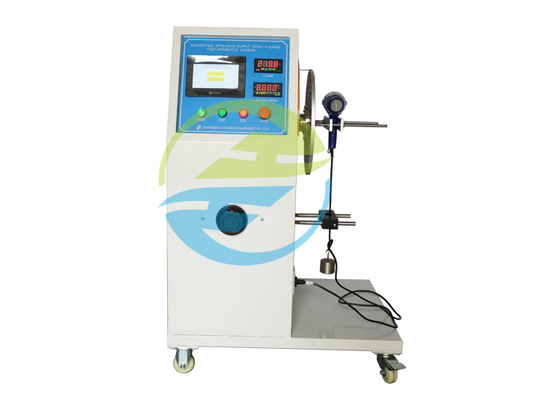

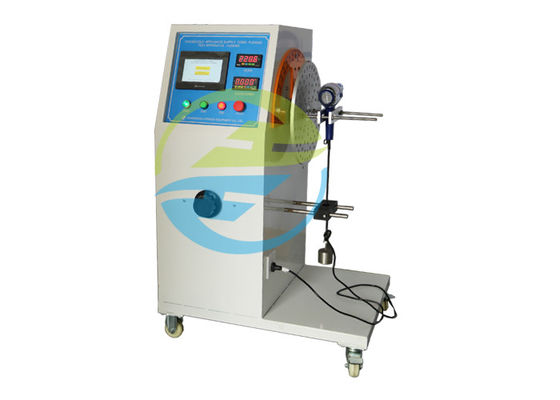

Cabo do equipamento de teste do IEC 60335-1 que dobra figura 8 do instrumento do teste

Padrão:

Agregado familiar do IEC 60335-1 e dispositivos elétricos similares – segurança – parte 1: Cláusula 25,14 das exigências gerais, figura 8.

Descrição padrão:

Os dispositivos forneceram com um cabo da fonte e que for movido quando na operação será construído de modo que o cabo da fonte seja protegido adequadamente contra excessivo dobrando onde entra no dispositivo.

NOTA 1 que isto não se aplica aos dispositivos com os carretéis automáticos do cabo que são testados por 22,1 6 pelo contrário.

A conformidade é verificada pelo seguinte teste que é realizado em um instrumento que tem um membro de oscilação segundo as indicações de figura 8.

A parte do dispositivo que inclui a abertura da entrada é fixada ao membro de oscilação de modo que, quando o cabo da fonte está no meio de seu curso, a linha central do cabo onde entra no protetor ou na entrada do cabo é vertical e passa com a linha central da oscilação. A linha central principal da seção de cabos lisos estará paralela à linha central da oscilação.

O cabo é carregado de modo que a força aplicada seja

– 10 N, para os cabos que têm uma área de seção transversal nominal que excede 0,75 milímetros de ²;

– 5 N, para outros cabos.

A distância X, segundo as indicações de figura 8, entre a linha central da oscilação e o ponto onde o cabo ou o protetor do cabo entram no dispositivo, for ajustada de modo que quando os movimentos de oscilação do membro sobre sua série completa, o cabo e para carregar para fazer o movimento lateral mínimo.

O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings para o tipo acessórios de Z que são 20 000 e para outros acessórios 10000. A taxa de dobramento é 60 pelo minuto.

O dobramento da NOTA 2 A é um movimento de 90°.

O cabo e suas peças associadas estão girados com um ângulo de 90° após a metade do número de flexings, a menos que um cabo liso for cabido.

Durante o teste, os condutores são fornecidos na tensão avaliado e carregados com a corrente avaliado do dispositivo. A corrente não é passada através do maestro de enterramento.

Equipamento de teste do IEC

Parâmetro:
