Instrumento frio dos testes da curvatura do equipamento de teste do IEC do controle manual 60811

Descrição de produto

Equipamento de teste frio do IEC 60811 do controle manual do instrumento do teste da curvatura

Padrão:

Métodos comuns do teste IEC60811-1-4 para isolar e revestir materiais de cabos elétricos e óticos - parte 1-4: Métodos para o aplicação-teste geral na cláusula 8,1 e 8,2 e figura 1. da baixa temperatura.

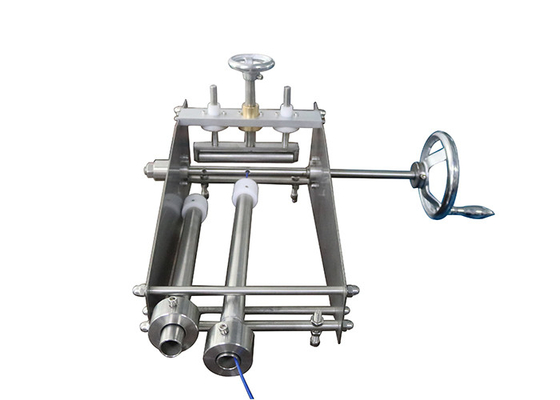

Figura 1 instrumento frio do teste da curvatura

Aplicação:

Este teste é pretendido geralmente para cabos com um diâmetro total até e incluindo 12,5 milímetros, ou para cabos lisos, uma dimensão da linha central principal até e incluindo 20 milímetros. Equipamento de teste do IEC

Amostra do teste:

Cabos com um diâmetro total até e incluindo 12,5 milímetros, ou para cabos lisos, uma dimensão da linha central principal até e incluindo 20 milímetros.

Característica:

Feito de aço inoxidável, 2 estações, equipam-se com o punho prolongado que pode ser conectado à parte externa da câmara da baixa temperatura.

Parâmetros:

Estação de teste: 2

Diâmetro das amostras: Φ2.5mm ~12.5mm

O número de voltas: 2 a 10 voltas, e o número de voltas serão como especificado na seguinte tabela:

Condição de teste: O diâmetro do mandrel realizar-se-á entre 4 e 5 vezes o diâmetro da parte de teste.

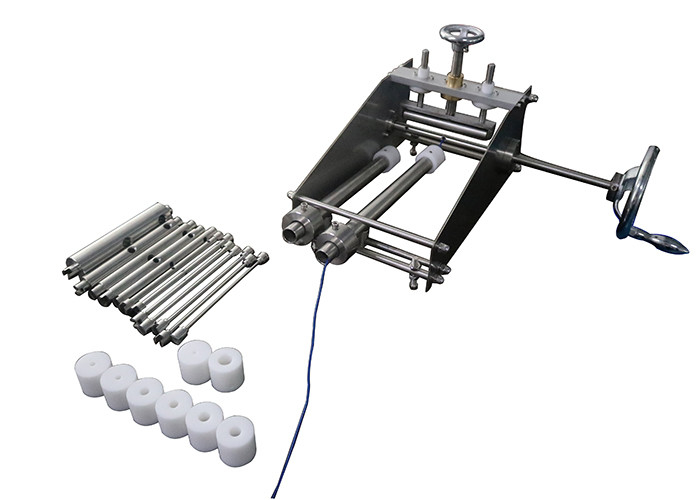

O padrão equipe-se com o mandrel: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Velocidade de rotação: 5s/volta, controle manual

Diâmetro da tubulação: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, cada um de duas partes. Equipamento de teste do IEC
