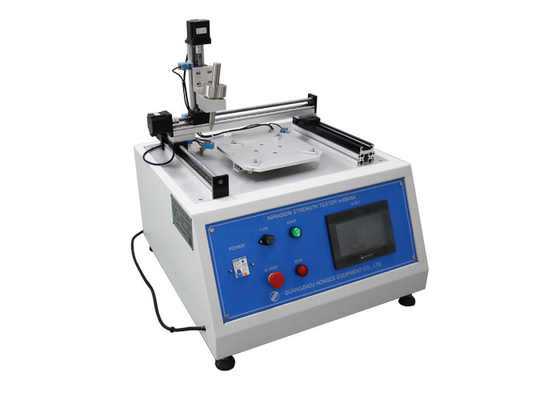

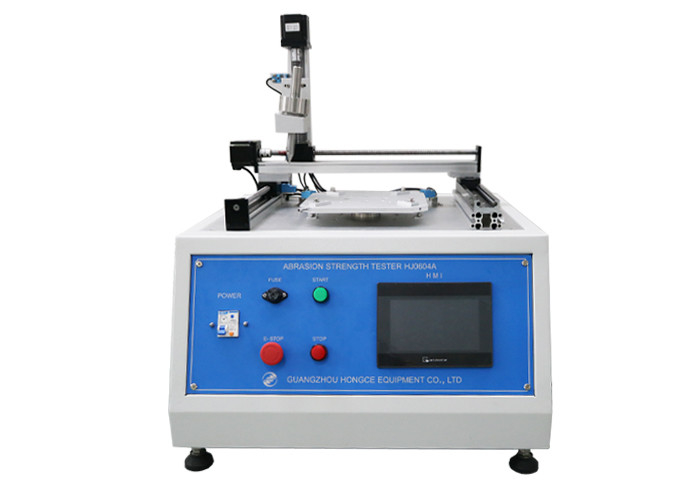

O equipamento de teste do IEC do PLC para a resistência de abrasão apressa 20 o ± 5mm/s

Equipamento de teste do IEC para o teste de resistência da abrasão com velocidade 20 do ± 5mm/s

Padrão:

Agregado familiar do IEC 60335-1 ‘e dispositivos elétricos similares – segurança – parte 1: Cláusula 21,2 das exigências gerais’;

Equipamento tecnologia da informação do IEC 60950-1 da ‘– segurança – parte 1: Cláusula 2.10.8.4 das exigências gerais’ e figura 2K.

Aplicação:

É usado para o teste de resistência da abrasão de placas de circuito impresso ou das partes acessíveis de isolamento dos aparelhos eletrodomésticos.

Amostra do teste:

As partes acessíveis da isolação contínua, revestiram placas impressas e componentes revestidos. Equipamento de teste do IEC

Descrição padrão de IEC 60950-1:

Os riscos são feitos através de cinco pares de peças de condução e das separações de intervenção nos pontos onde as separações serão sujeitas ao inclinação potencial máximo durante os testes.

Os riscos são feitos por meio de um pino aço temperado, a extremidade de que tem o formulário de um cone que tem um ângulo de 40°, sua ponta da ponta arredondado e lustrado, com um raio de 0,25 milímetros de ± 0,02 milímetros.

Os riscos são feitos tirando o pino ao longo da superfície em uma perpendicular plana às bordas do condutor a uma velocidade do ± 5 mm/s de 20 mm/s segundo as indicações da figura 2K. O pino é carregado assim que a força exercida ao longo de sua linha central é o ± 0,5 N. de 10 N. Os riscos serão pelo menos 5 milímetros distante e pelo menos 5 milímetros da borda do espécime.

Parâmetro:
