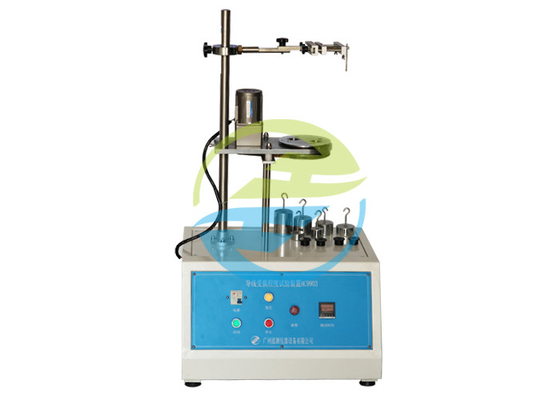

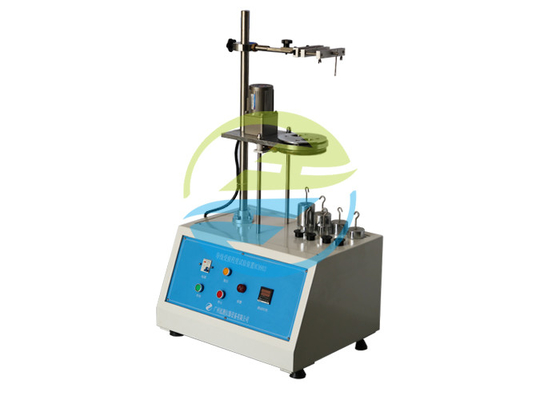

± 2 R/Min da taxa 10 do instrumento de Damage Degree Test do condutor do equipamento de teste do IEC do IEC 60069-1

Aparelho de ensaio grau de danos ao condutor IEC 60069-1 Equipamento de ensaio Taxa de 10 ± 2 r/min

Padrão:

IEC 60884-1 “Fusões e tomadas para uso doméstico e semelhantes “Parte 1: Requisitos gerais “ cláusula 12.2.5, figura 11

IEC 60669-1 “Interruptores para instalações eléctricas fixas domésticas e similares “Parte 1: Requisitos gerais ” cláusula 12.2.5, Figura 9

Descrição padrão

Os terminais com fixação por parafuso devem ser concebidos e construídos de modo a fixar os condutores sem danificar indevidamente os condutores.

O terminal é colocado no aparelho de ensaio, de acordo com a figura 11, e equipado com condutores rígidos, sólidos, filamentosos e/ou flexíveis,De acordo com o quadro 3, primeiro com a menor e depois com a maior área nominal da secção transversal, os parafusos de fixação ou porcas sendo apertados com o binário de acordo com o quadro 6.

Quando não existirem condutores rígidos, o ensaio pode ser efectuado apenas com condutores sólidos rígidos.

O comprimento do condutor de ensaio deve ser 75 mm maior do que a altura (H) especificada no quadro 9.

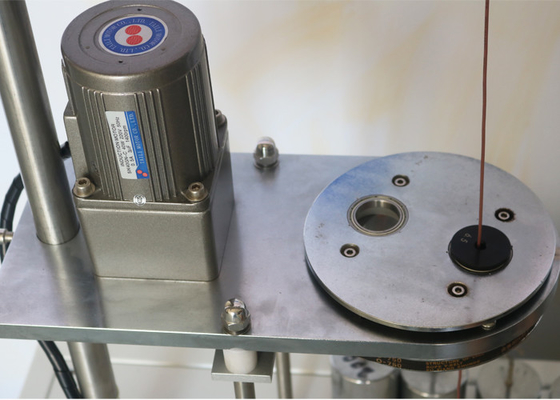

A extremidade do condutor passa por uma bucha adequada numa placa situada a uma altura (H) abaixo do equipamento, conforme indicado no quadro 9.A bucha é colocada num plano horizontal de modo a que a sua linha central descreva um círculo de 75 mm de diâmetro, concêntrica com o centro da unidade de fixação no plano horizontal; a placa é então girada a uma velocidade de (10 ± 2) r/min.

A distância entre a boca da unidade de fixação e a superfície superior da caixa deve ser inferior a ± 15 mm da altura especificada no quadro 9. A caixa pode ser lubrificada para evitar a ligação,torção, ou rotação do condutor isolado.

Uma massa conforme especificado no quadro 9 é suspensa na extremidade do condutor. A duração do ensaio é de aproximadamente 15 min.

Durante o ensaio, o condutor não deve escorregar da unidade de fixação nem quebrar-se perto da unidade de fixação, nem danificar-se de modo a torná-lo impróprio para utilização posterior.Equipamento de ensaio do CEI

O ensaio deve ser repetido com condutores sólidos rígidos, se existirem, se o primeiro ensaio tiver sido realizado com condutores rígidos de cadeia.

Parâmetro:
