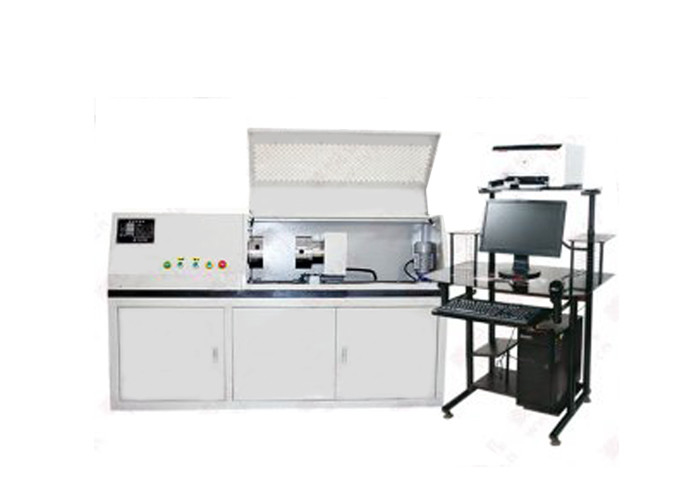

Teste de força mecânico horizontal da máquina de testes da torsão das peças de automóvel

Teste de força mecânico horizontal do auto estilo da máquina de testes da torsão das peças

Introdução da função:

1. A máquina de testes da torsão das peças é usada para a embreagem, a polia, o tensor, o eixo da movimentação, o acoplamento, o volante maciço dobro e os outros tipos do teste da torsão das peças de automóvel.

2. A amostra do teste é instalada entre o espaço ajustável do dispositivo elétrico, pode adaptar-se às propriedades mecânicas da torsão diferente dos espécimes do teste.

3. Usando a operação de controle do computador, pode ser torque, valor máximo, ângulo, curva e o outro levantamento de dados.

4. A exposição mostra o torque-tempo, o ângulo-tempo do torque e as curvas do teste do ângulo do torque-torque das peças testadas.

5. Pode realizar o armazenamento dos dados de teste, exame, relatórios de teste da impressão.

Padrões da fabricação e da inspeção:

JB/T9370-1999 da “condições técnicas da máquina de testes torsão”

GB2611-2007 de “exigências técnicas gerais de máquina testes”

JIG269-2006 da “regulamento verificação da máquina de testes da torsão”

Seleção modelo. Exigências especiais:

LY série da máquina de testes da torsão das peças: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (este é o modelo comum, pode ser personalizado). Teste de força mecânico.

Parameter1):

1. Estilo: horizontal

2. Força máxima do teste: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m, 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (multi-escala opcional)

3. Definição da força do teste: 0.01N·m/0.1N·m

4. Escala exata da medida: 1%FS-100%FS

5. Erro relativo da força do teste que indica o valor: ≤+0.5%

6. Erro da repetibilidade da força do teste que indica o valor: ≤0.5%

7. Definição do torque: 1/+300000 (definição inalterada todo o tempo)

8. Torcendo o sentido: sentido positivo e negativo

9. Acessório da torsão: (pode ser personalizado)

10. Espaço do teste: 0-500mm (pode ser aumentado)

11. Velocidade do teste: regulamento stepless da velocidade 0.01°-720°/min

12. Tamanho da máquina do teste: sobre 2000*600*1200 milímetro (pode ser personalizado)

13. Aparência: deve cumprir com as exigências GB/T2611

14. Integralidade: cumpra as exigências padrão

15. Função da proteção: a máquina de teste tem sobrecarregar a função da proteção

nível da máquina 16.Testing: 0,5 /1
