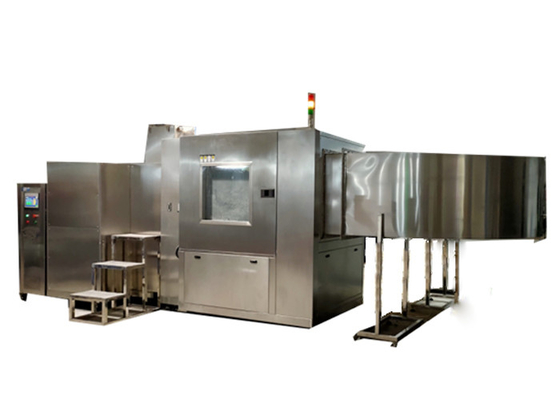

Câmara de sopro do teste da poeira do equipamento de teste das peças de automóvel de ISO-20653-2006 GBT-2423.37

A câmara de sopro ISO-20653-2006 do teste da poeira, peças de automóvel GBT-2423.37 testa o equipamento

Introdução de produtos:

Este equipamento é apropriado para o teste da eletrônica elétrica, dos automóveis, das peças da motocicleta, e dos selos impedir que a poeira da areia incorpore os selos e os escudos aos grandes ambientes da poeira. Para testar o uso, desempenho do armazenamento e do transporte de produtos eletrônicos e elétricos, automóveis, peças da motocicleta, e selos no ambiente da areia e da poeira. A finalidade do teste era determinar os efeitos prejudiciais possíveis das partículas levadas pelo fluxo de ar nos produtos elétricos. O teste pode ser usado para simular as condições ambientais abertas do ar da areia e da poeira induzidas por distúrbios naturais ou artificiais tais como o movimento do veículo. Equipamento de teste das peças de automóvel

Encontre os padrões:

Teste de sopro para o 20653:2006 IS0, procedimento da poeira do teste Lc1 ou Lc2 de GB/T 2423.37-2006, do teste IEC 60068-2-68 Lc1 ou Lc2 mim teste para GJB150.12A-2009, teste do procedimento do procedimento do procedimento I para MIL-STD-810H 510,7peças de automóveldeequipamentodeteste

Princípio de projeto:

Projete um funil cônico, a parte inferior do coletor de poeira, na boca da extração de poeira (direito) instalam a entrada de fã da circulação da turbina de alta pressão, a poeira à caixa interna na parte inferior da caixa através da parte inferior à esquerda acima, antes da caixa de eliminação, o sopro na poeira da poeira da esquerda à caixa do teste, poeira horizontal da poeira à direita, para começar ao ciclo.

A caixa de controle e a caixa do teste são do tipo total:

A parte inferior do corpo da sala funil-é dada forma, e a poeira que agita o motor na parte inferior ajudará na recuperação da poeira

A caixa do teste é aproximadamente um cubo, cujo o comprimento da borda no seção transversal do fluxo de ar seja pelo menos 3 vezes o máximo do comprimento lateral vertical ou horizontal do sentido de fluxo vertical do ar. A caixa do teste tem a função de aquecimento; Equipamento de teste das peças de automóvel

A caixa do teste tem uma caixa do pré-tratamento, e as duas caixas têm a mesma seção do fluxo de ar. A folha da diversão do ar é colocada na parte traseira da entrada do canal de fluxo do ar que conduz à caixa dianteira, produzir o ar laminar horizontal correm através do arranjo total, arranjar o dispositivo do ventilador produzindo o fluxo de ar após a caixa do teste, e selecionam o ar da caixa do teste e enviá-lo à caixa dianteira do tratamento através do canal de fluxo do ar;

O dispositivo da poeira é do tipo externo e é conectado pelo canal de ar. Equipamento de teste das peças de automóvel

Indicadores técnicos principais:
