12.5 mm IEC 61032 Figura 6 Sonda de ensaio 2 Esfera de aço para ensaios de proteção contra objetos sólidos IP2X

Sonda de Teste 2 IEC 61032 Figura 6 de 12,5 mm Esfera de Aço para Teste de Proteção contra Objetos Sólidos IP2X

Descrição do Produto

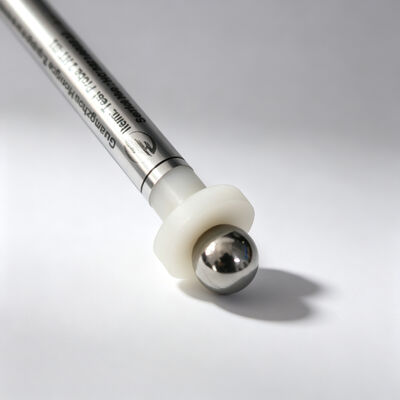

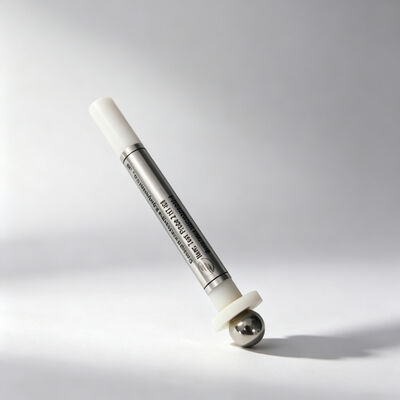

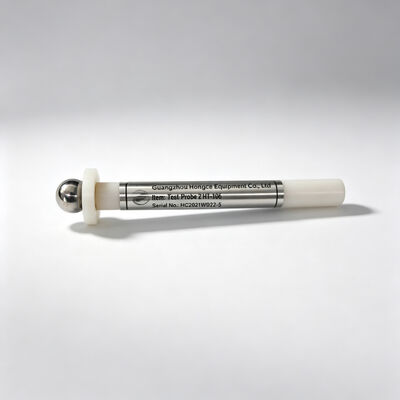

A Sonda de Teste 2 de 12,5 mm da HeJin é uma ferramenta de teste de esfera rígida de aço projetada para verificação de proteção de invólucros em conformidade com a IEC 61032 Figura 6. É usada principalmente para verificar se um invólucro pode impedir a entrada de objetos sólidos estrangeiros com um diâmetro de 12,5 mm ou maior no interior protegido.

Com uma esfera de 12,5 mm precisamente especificada e cabo de nylon, esta sonda de teste compacta oferece a engenheiros, inspetores de qualidade e técnicos de laboratório uma maneira direta de realizar verificações repetíveis de acesso ao invólucro. É particularmente adequada para verificação relacionada a IP2X sob IEC 60529 e testes relacionados à segurança de eletrodomésticos e similares sob IEC 60335-1.

Características do Produto

• Esfera Padronizada de 12,5 mm
  A esfera de aço tem um diâmetro nominal de 12,5 mm, com a especificação do produto fornecendo uma tolerância de +0,2 / 0 mm.
• Sonda de Teste 2 IEC 61032 Figura 6
  O produto é identificado como Sonda de Teste 2 e corresponde à configuração da Figura 6 referenciada pela IEC 61032.
• Construção de Teste Rígida
  O produto utiliza uma esfera de aço rígida em vez de um elemento de teste flexível, tornando-o adequado para verificação de ingresso de objetos sólidos.
• Esfera de Aço + Cabo de Nylon
  A construção combina uma esfera de aço com um cabo de nylon para operação manual prática.
• Aplicação de Verificação IP2X
  A sonda destina-se à verificação associada à proteção contra objetos sólidos estrangeiros de 12,5 mm ou maiores.
• Operação Manual Simples
  Não há sistema de controle complicado ou conexão elétrica necessária para a sonda básica. O operador pode inspecionar diretamente as aberturas relevantes.

Funções do Produto

A função principal desta Sonda de Teste 2 é verificar a proteção do invólucro contra objetos sólidos estrangeiros com um diâmetro de 12,5 mm ou maior.

• Verificação de proteção de invólucro IP2X
• Inspeção de ingresso de objetos sólidos
• Inspeção de abertura de invólucro
• Verificação de segurança do produto
• Validação de design

A sonda é especialmente útil onde um fabricante precisa verificar que aberturas, áreas de ventilação, vãos ou estruturas de invólucro semelhantes não permitem que um objeto sólido de 12,5 mm entre no interior protegido.

Normas Internacionais de Referência

• IEC 61032 – Proteção de Pessoas e Equipamentos por Invólucros – Sondas para Verificação
  Figura 6 – Sonda de Teste 2

A IEC 61032 identifica a Figura 6 como Sonda de Teste 2.

• IEC 60529 – Graus de Proteção Proporcionados por Invólucros (Código IP)
• IEC 60335-1 – Eletrodomésticos e Aparelhos Elétricos Similares – Segurança – Parte 1: Requisitos Gerais

Especificações Técnicas

O que pode testar?

A sonda está principalmente associada aos seguintes itens de inspeção:

• Ingresso de Objeto Sólido Estrangeiro
  Verifica se uma abertura permite a entrada de um objeto sólido com diâmetro de 12,5 mm ou maior.
• Verificação de Proteção IP2X
  Suporta a verificação física associada à proteção de invólucro IP2X sob IEC 60529.
• Verificação de Abertura de Invólucro
  Útil para verificar aberturas de ventilação, vãos e outras aberturas de invólucro acessíveis.
• Verificação de Design do Produto
  Pode ser usada durante a avaliação de protótipos e design antes dos testes de conformidade formais.
• Inspeção de Qualidade de Produção
  Ajuda as equipes de CQ a realizar uma verificação física rápida das aberturas do invólucro.
• Testes de Laboratório
  Adequado como uma ferramenta de teste manual padronizada em procedimentos de inspeção de laboratório.

FAQ

• O que é uma Sonda de Teste 2?
  A Sonda de Teste 2 é uma sonda de esfera rígida padronizada associada à IEC 61032 Figura 6. É usada para verificar a proteção contra o ingresso de objetos sólidos estrangeiros de 12,5 mm ou maiores.
• Qual é o diâmetro da Sonda de Teste 2 da HeJin?
  O diâmetro da esfera é de 12,5 mm, com uma tolerância especificada de +0,2 / 0 mm.
• Para que serve a Sonda de Teste 2?
  É usada para verificar a proteção do invólucro contra objetos sólidos estrangeiros com um diâmetro de 12,5 mm ou maior e está associada à verificação IP2X.
• Isso é uma sonda de dedo?
  O site da HeJin categoriza o produto como Sonda de Dedo de Teste, mas tecnicamente este produto em particular é a Sonda de Teste 2 / uma sonda de objeto esférico rígido, em vez de um dedo humano simulado.
• Quais normas estão associadas a este produto?
  A listagem da HeJin referencia IEC 61032, IEC 60529-1 e IEC 60335-1.
• O HT-I06 é uma sonda com aplicação de força?
  Não. O padrão HT-I06 não especifica uma força aplicada. A listagem da HeJin identifica o HT-I06T como a versão com força de 30 N.
