Máquina de ensaio de vazamento de hélio para carregamento de baterias de automóveis com ciclo de 34 segundos por peça e pressão de carga de 0,5 MPa

Máquina de teste de vazamento de hélio para carcaça de bateria automotiva com ciclo de 34 segundos/peça e pressão de carregamento de 0–0,5 MPa

—— Equipamento de teste de vazamento de carcaça de bateria automotiva com vedação automática e detecção de hélio

Descrição do produto

O equipamento de detecção de vazamento de hélio para carcaças de baterias automotivas desenvolvido, produzido e fabricado pela Hejin Company é desenvolvido para fabricantes que precisam realizar testes de vedação confiáveis ​​em carcaças de baterias, tampas e componentes relacionados de baterias automotivas.

O sistema usa hélio como gás traçador e foi projetado para identificar caminhos de vazamento que podem ser difíceis de detectar por meio de inspeção visual tradicional ou teste de pressão básico. O ambiente de vácuo controlado, o processo de carregamento de hélio e os métodos de detecção de vazamento altamente sensíveis trabalham juntos para fornecer um processo de inspeção repetível para a produção de caixas de bateria.

O equipamento é fabricado pela HeJin, um fabricante que integra P&D, projeto de engenharia e recursos de produção. Desde o desenvolvimento de acessórios e fabricação de equipamentos até a depuração e suporte técnico pós-venda, a HeJin tem a força para fornecer soluções completas de teste de vazamento, em vez de simplesmente fornecer detectores independentes.

Introdução do produto

Para carcaças de baterias de automóveis, a qualidade da vedação não pode ser avaliada apenas pela observação da superfície do produto acabado.

Os invólucros podem ter uma aparência limpa, ao mesmo tempo que retêm caminhos de vazamento muito pequenos em torno de interfaces de vedação, áreas de soldagem, aberturas de conectores ou juntas estruturais. Para os fabricantes, identificar esses problemas antes que os componentes entrem na próxima etapa de produção pode ter um impacto significativo na consistência do processo e na qualidade do produto.

É aqui que entra em jogo o valor do uso do teste de vazamento de hélio.

O sistema de teste de vazamento da carcaça da bateria automotiva usa hélio como gás traçador e usa um processo dedicado de detecção de vazamento para avaliar a condição de vedação do componente que está sendo testado. Dependendo da configuração selecionada, a peça é colocada em uma câmara de vácuo ou dispositivo especial, evacuada nas condições exigidas, exposta ao hélio sob condições de teste específicas e depois avaliada por um detector de vazamento.

A configuração final do equipamento pode ser determinada com base no tamanho da caixa da bateria, taxa de vazamento necessária, pressão de teste, tempo de ciclo e configuração do dispositivo.

Por que testar vazamento de hélio em caixas de bateria?

Os invólucros da bateria contêm múltiplas interfaces estruturais e de vedação. Um método de teste de vazamento precisa fazer mais do que simplesmente identificar vazamentos óbvios.

O hélio é amplamente utilizado como gás traçador porque o teste de vazamento do gás traçador pode ser realizado com um detector de vazamento projetado especificamente para detectar o gás traçador selecionado. A ISO 20485:2017 descreve especificamente técnicas de detecção de vazamento usando gás traçador e um detector de vazamento específico para gás traçador.

Para a produção de carcaças de baterias automotivas, os testes de vazamento de hélio podem ajudar os fabricantes a investigar:

• Integridade da vedação da carcaça
• Desempenho de vedação da tampa
• Vazamento articular
• Vazamento na área de solda
• Vazamento no conector ou interface
• Vazamento no anel de vedação
• Pequenos caminhos de vazamento
• Desempenho geral de vazamento do gabinete

A área exata detectável depende do projeto do aparelho e da forma como o compartimento da bateria está conectado ao circuito de teste.

Recursos do produto

Projetado para inspeção de carcaças de baterias automotivas

O sistema é projetado de acordo com a estrutura física e os requisitos de vedação dos componentes de baterias automotivas, incluindo carcaças e tampas de baterias.

Detecção de gás traçador de hélio

O hélio é usado como gás traçador para detecção precisa de vazamentos. O método permite que o sistema responda especificamente ao hélio liberado através de um caminho de vazamento.

Teste de Câmara de Vácuo

O método da câmara de vácuo fornece um ambiente de teste controlado ao redor da peça. Os sistemas relacionados a baterias publicados pela HeJin usam tecnologia de câmara de vácuo para inspeção de vazamentos.

Processo de teste automatizado

A sequência de testes pode integrar evacuação, carregamento de hélio, detecção, julgamento de resultados e outras etapas do processo em um ciclo de testes controlado.

Ciclo Orientado à Produção

A configuração HJ-LT-1 publicada pela HeJin especifica um tempo de ciclo de 34 segundos por peça.

Luminárias personalizadas

Os invólucros das baterias variam consideravelmente em dimensões, interfaces e estruturas de vedação. O acessório pode, portanto, ser projetado em torno da peça real do cliente.

Principais Funções

• Inspeção de vedação da caixa da bateria
• Teste de vazamento da tampa da bateria
• Teste de câmara de vácuo
• Carregamento de hélio
• Detecção fina de vazamento
• Triagem de vazamento bruto
• Avaliação da taxa de vazamento
• Julgamento automático de resultados de testes

Especificações Técnicas

Tecnologia Central

Detecção de vazamento de gás traçador de hélio

O princípio fundamental de detecção é baseado no gás traçador hélio.

O componente testado é conectado ao circuito de teste apropriado. O hélio é introduzido nas condições de teste definidas, enquanto o lado de detecção é mantido na condição de vácuo necessária.

Se existir um caminho de vazamento, o hélio passa por esse caminho e atinge o lado de detecção. O detector de vazamento de hélio mede o sinal correspondente e o compara com o valor de aceitação predefinido.

A ISO 20485:2017 define especificamente técnicas para detecção de vazamentos usando um gás traçador e um detector de vazamento específico para gás traçador.

Tecnologia de Câmara de Vácuo

A câmara de vácuo cria um ambiente controlado para o processo de detecção de vazamentos.

O sistema de câmara de vácuo publicado pela HeJin descreve uma sequência envolvendo evacuação, teste de vazamento bruto, carga de hélio, teste de vazamento fino, recuperação de hélio e ventilação da câmara.

Este processo ajuda a reduzir a dependência da inspeção manual e fornece um procedimento de teste mais consistente.

Gerenciamento de hélio em segundo plano

A concentração de fundo de hélio é uma consideração importante ao realizar testes de vazamento sensíveis.

Antes da detecção fina de vazamento, o sistema de detecção pode monitorar o sinal de fundo de hélio e estabelecer a linha de base necessária antes do estágio de carregamento de hélio.

Isso ajuda a criar um ambiente de medição mais controlado.

Aplicativos

• Fabricação de baterias automotivas
• Produção de gabinete de bateria EV
• Produção de carcaças de bateria
• Fabricação de tampa de bateria
• Fabricação de módulos de bateria
• Montagem da bateria
• Inspeção de qualidade de componentes automotivos
• Inspeção dos componentes de gerenciamento térmico da bateria

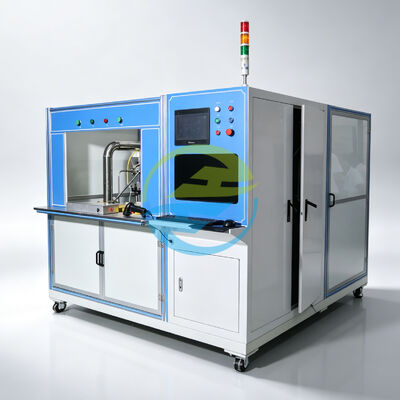

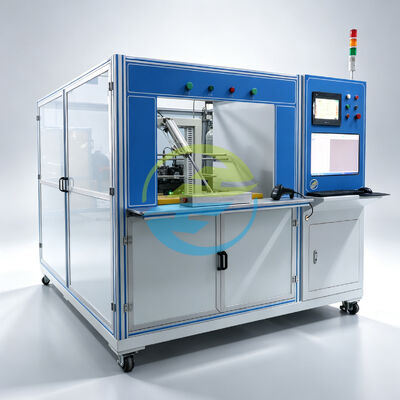

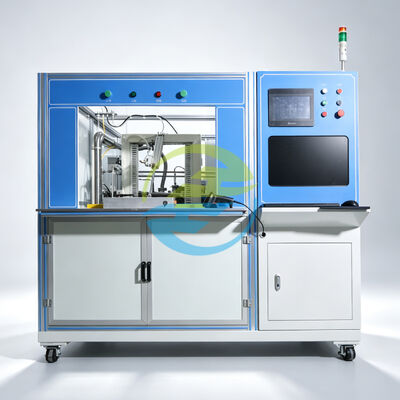

Fotos detalhadas

Sobre HeJin

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD, operando sob o nome HeJin, foi fundada em Guangzhou em 2012. A empresa é especializada em P&D, fabricação e vendas de equipamentos de testes industriais com uso intensivo de tecnologia.

Seu portfólio de produtos abrange equipamentos de teste de vazamento, equipamentos de teste de peças automotivas, equipamentos de teste IP, equipamentos de teste de eletrodomésticos, equipamentos de teste de inflamabilidade, equipamentos de teste de impacto e outras soluções de testes industriais.

Para clientes que procuram um fabricante direto, esta capacidade integrada é importante. A HeJin projeta e fabrica seus equipamentos na China e desenvolve soluções de testes customizadas de acordo com os requisitos do produto e de conformidade.

Para obter mais informações sobre o fabricante, os clientes podem visitar a página Sobre nós da HeJin ou explorar a categoria Equipamento de teste de vazamento.

Perguntas frequentes

1.Quais produtos este equipamento de teste de vazamento de hélio pode testar?

A aplicação principal é o teste de relés selados. O processo de fixação e teste pode ser personalizado de acordo com a estrutura real do relé e a interface de conexão.

2.Qual gás é usado para detecção fina de vazamentos?

A configuração referenciada usa 100% de hélio como gás fino de detecção de vazamento.

3.Qual é a pressão máxima de teste?

A configuração de referência especifica 25 bar para testes de vazamento grosso e fino, com pressão ajustável para baixo. A pressão final deve ser estabelecida de acordo com os requisitos do produto do cliente.

4.Quantos produtos podem ser testados de uma só vez?

A configuração de referência possui duas estações de teste, com uma peça por estação.

5.Qual é o tempo de ciclo de referência?

A configuração de referência publicada especifica aproximadamente 30 segundos por peça, correspondendo a aproximadamente 120 peças por hora.
