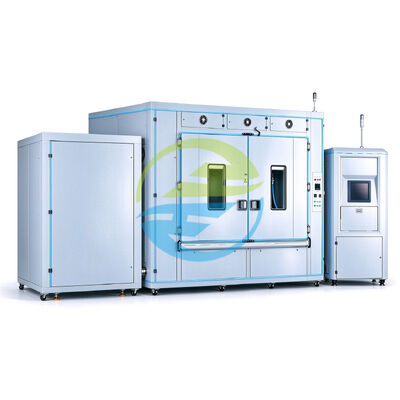

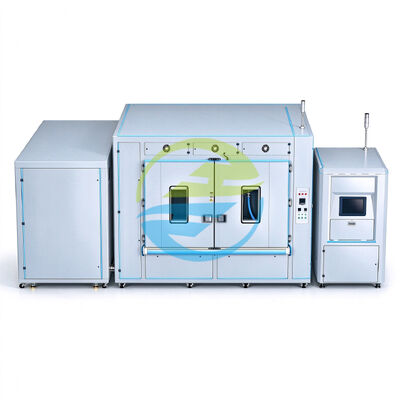

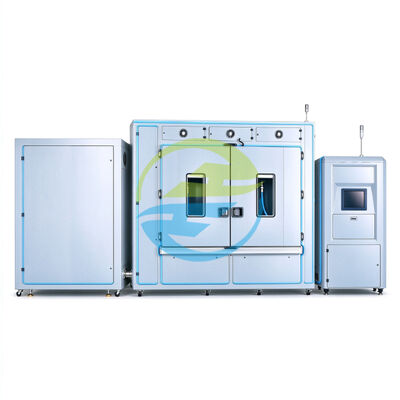

Bancada de Teste de Ciclo Térmico de Radiador para Teste de Durabilidade a Quente e Frio do Líquido de Arrefecimento com Faixa de Temperatura Configurável de -40°C a 130°C e Pressão Ajustável de 0,1-0,6 MPa

Bancada de Teste de Ciclo Térmico de Radiador Automotivo para Durabilidade de Líquido de Arrefecimento Quente e Frio

Visão Geral do Produto

Radiadores e trocadores de calor automotivos devem suportar mudanças repetidas na temperatura do líquido de arrefecimento ao longo de sua vida útil. A Bancada de Teste de Ciclo Térmico de Radiador Automotivo foi projetada para ajudar fabricantes e laboratórios de teste a avaliar a durabilidade dos componentes sob condições controladas de circulação de líquido quente e frio.

Com uma faixa de temperatura de meio configurável de -40°C a 130°C, uma faixa de pressão de teste de 0,1 a 0,6 MPa e uma vazão de 10 a 100 L/min, este sistema suporta uma variedade de aplicações de ciclo térmico de radiador automotivo. Desenvolvido e fabricado pela HeJin, o equipamento pode ser configurado de acordo com os requisitos da amostra, procedimentos de teste e normas industriais aplicáveis.

Introdução ao Produto

O Stand de Teste de Choque Térmico de Radiador Automotivo é desenvolvido para testes de ciclo térmico em radiadores automotivos compatíveis e conjuntos de trocadores de calor refrigerados a líquido. Ao circular um meio de teste selecionado através da amostra sob condições de temperatura controlada, ele ajuda os engenheiros a avaliar como os componentes respondem ao aquecimento e resfriamento repetidos.

Durante a operação do veículo, os radiadores experimentam mudanças nas temperaturas do líquido de arrefecimento e nas condições de circulação. A expansão e contração térmica repetidas podem colocar estresse nos tubos, cabeçotes, juntas, vedações e interfaces de conexão. Testes de ciclo térmico ajudam os fabricantes a identificar fraquezas potenciais, melhorar o design do produto e verificar a durabilidade antes que os produtos prossigam para a próxima etapa de validação.

Como parte da linha de Equipamentos de Teste de Peças Automotivas, este sistema suporta pressão, vazão, temperatura do meio, frequência de ciclo e duração do teste configuráveis. As condições de teste podem ser estabelecidas de acordo com os requisitos do cliente e o procedimento de teste aplicável.

A HeJin fornece projeto de engenharia e fabricação interna, ajudando os clientes a discutir seus objetivos de teste e determinar uma configuração de equipamento adequada antes de fazer o pedido.

Recursos do Produto

Ampla Faixa de Temperatura Configurável

A temperatura do meio de teste pode ser configurada em uma faixa de -40°C a 130°C. Isso oferece flexibilidade para programas de teste de radiador automotivo que exigem diferentes condições de operação quente e fria.

Pressão e Vazão de Líquido de Arrefecimento Ajustáveis

A faixa de pressão especificada é de 0,1 a 0,6 MPa, enquanto a vazão pode ser configurada de 10 a 100 L/min. Esses parâmetros permitem que as condições de teste sejam adaptadas à amostra e ao procedimento de teste aprovado.

Ciclo Térmico Repetível

O equipamento suporta uma frequência de ciclo de temperatura de 3 a 15 ciclos por hora. O perfil de ciclo real, incluindo transições de temperatura e períodos de permanência, deve ser estabelecido de acordo com o método de teste exigido e as capacidades do equipamento confirmado.

Meios de Teste Líquidos Compatíveis

Os meios de teste especificados incluem líquido de arrefecimento e soluções aquosas de etilenoglicol. O meio selecionado deve ser compatível com os materiais molhados do equipamento, vedações, temperatura de operação e requisitos da amostra.

Configuração Flexível de Engenharia

Radiadores e trocadores de calor variam em volume interno, design de conexão, requisitos de fluxo e limites de pressão. A HeJin pode revisar esses detalhes da aplicação para determinar a configuração apropriada para o teste pretendido.

Suporte Direto do Fabricante

Desde discussões técnicas e projeto de equipamentos até coordenação de fabricação e assistência pós-venda, a HeJin fornece comunicação direta com o fabricante durante todo o projeto, sujeito ao escopo de serviço acordado.

Normas Aplicáveis e Referências de Teste

QC/T 468 — Radiador Automotivo

O QC/T 468 aborda os requisitos técnicos e de desempenho e os métodos de teste para radiadores automotivos.

GMW 14193 — Especificação de Produto e Procedimento de Teste de Radiador

O GMW 14193 é uma especificação de engenharia automotiva relacionada à validação e teste de radiadores. Dependendo da edição aplicável e dos requisitos do projeto, tópicos relevantes podem incluir validação de produto, avaliação de durabilidade, condições de medição e requisitos de desempenho.

JB/T 7356 e JB/T 10408

Esses documentos estão incluídos na lista de referências técnicas fornecida. Seus títulos completos, edições atuais e relevância para a aplicação de ciclo térmico pretendida devem ser verificados antes de serem usados como referências formais de conformidade.

Especificações Técnicas

Princípios de Teste do Núcleo

Ciclo Térmico de Líquido Controlado

O meio selecionado circula através da amostra sob condições de temperatura controlada. O procedimento de teste define os estágios quente e frio, requisitos de transição, períodos de permanência e número total de ciclos.

Coordenação de Pressão e Vazão

As condições de pressão e vazão devem ser selecionadas em conjunto com os limites de design da amostra e o método de teste exigido. Sua configuração correta ajuda a estabelecer condições de circulação de líquido de arrefecimento repetíveis.

Sequências de Teste Repetíveis

Um programa de ciclo térmico bem definido especifica temperaturas alvo, condições de transição, tempos de permanência, frequência de ciclo e o número de ciclos exigido. Qualquer automação e funções de gravação dependem da configuração do equipamento acordada.

Compatibilidade da Amostra e do Meio

O meio de teste, os materiais do componente, os elementos de vedação e as peças molhadas do equipamento devem ser considerados em conjunto. Isso é especialmente importante ao testar em temperaturas extremas ou ao usar soluções aquosas de etilenoglicol.

Seleção de Equipamento Liderada por Engenharia

Antes da produção, a HeJin pode revisar desenhos da amostra, dimensões de conexão, requisitos de temperatura, pressão, vazão e normas aplicáveis para ajudar a estabelecer uma configuração de teste prática.

Funções Principais

A Bancada de Teste de Fadiga Térmica de Trocador de Calor Automotivo pode ser configurada para suportar as seguintes funções de teste:

Circulação de líquido quente e frio: Circula o meio de teste selecionado através de amostras de radiador e trocador de calor compatíveis.

Controle de temperatura do meio: Estabelece as temperaturas de teste necessárias dentro da faixa operacional configurada.

Ajuste da condição de pressão: Suporta configurações de pressão de teste dentro da faixa especificada de 0,1 a 0,6 MPa.

Ajuste da vazão: Suporta vazões de circulação configuráveis de 10 a 100 L/min.

Sequenciamento de ciclo térmico: Suporta ciclos de temperatura repetidos em uma frequência especificada de 3 a 15 ciclos por hora.

Avaliação de durabilidade repetida: Permite que os componentes passem por um número definido de ciclos térmicos.

Configuração de teste específica da aplicação: Permite que as condições de teste sejam planejadas em torno das características da amostra e dos requisitos de teste do cliente.

Inspeção pós-teste: Suporta inspeção subsequente para vazamentos, deformações, rachaduras ou outros critérios de aceitação especificados.

Detecção automática de vazamentos, registro de dados, geração de relatórios e funções de monitoramento adicionais devem ser confirmados com a HeJin antes do pedido, se forem necessários para a aplicação.

Perguntas Frequentes

P1: O que é uma bancada de teste de ciclo térmico de radiador automotivo?

É um sistema de teste que circula um meio líquido através de um radiador ou trocador de calor compatível sob condições repetidas de quente e frio para avaliar a durabilidade do ciclo térmico.

P2: Qual faixa de temperatura o HJ-APTE1017 suporta?

A especificação fornecida lista uma faixa de temperatura de meio configurável de -40°C a 130°C. O perfil de temperatura alcançável e o tempo de transição devem ser confirmados para a aplicação de teste pretendida.

P3: Quais faixas de pressão e vazão estão disponíveis?

A faixa de pressão especificada é de 0,1 a 0,6 MPa e a faixa de vazão é de 10 a 100 L/min. Ambas são configuráveis dentro das faixas declaradas.

P4: Quais meios de teste podem ser usados?

Os meios listados incluem líquido de arrefecimento e soluções aquosas de etilenoglicol. Outros meios requerem uma revisão de compatibilidade antes do uso.

P5: Quais componentes automotivos podem ser testados?

Radiadores automotivos compatíveis, trocadores de calor de líquido de arrefecimento, conjuntos de tubos e cabeçotes de radiador e outros componentes refrigerados a líquido podem ser considerados, sujeitos aos requisitos da amostra e do teste.

P6: O equipamento pode realizar testes de choque térmico?

O equipamento é destinado a ciclos controlados de líquido quente e frio. Se uma especificação de teste exigir um perfil de choque térmico específico, tempo de transição rápido ou rampa de temperatura definida, o desempenho necessário deve ser revisado e confirmado antes do pedido.

P7: Ele pode avaliar vazamentos de radiador?

O ciclo térmico pode ser seguido por inspeção ou medição de vazamentos. A detecção automática integrada de vazamentos não é confirmada pela especificação fornecida e deve ser especificada separadamente, se necessário.
