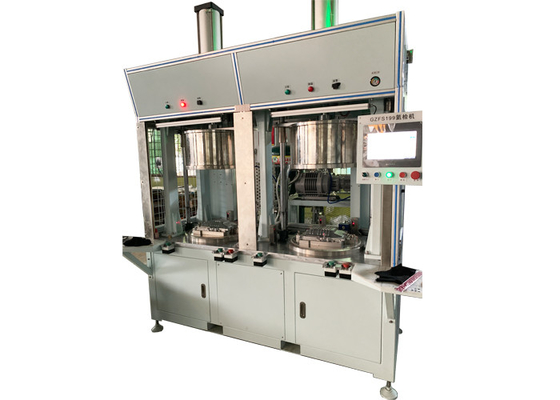

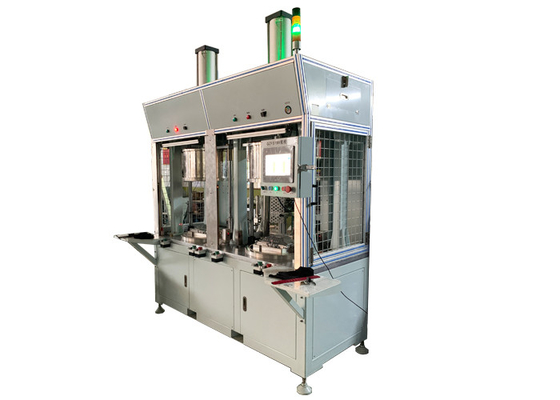

equipamento do teste de impermeabilidade do hélio 100sec/piece

Tampa do inversor do motor automotivo

Peças de automóvel

Parte do trabalho carregada

E

A câmara de vácuo fechou-se

O operador põe a parte do trabalho no dispositivo elétrico da câmara de vácuo, pressiona a tecla "Iniciar Cópias".

Feche automaticamente a porta da câmara de vácuo, e os começos do ciclo do teste.

Nota: Um protetor de raspagem é instalado em ambos os lados da câmara de vácuo. Ao fechar a porta da câmara de vácuo, assegure-se de que não haja nenhum objeto na área comum que interfere com o movimento da câmara de vácuo.

Evacue

E

Teste de impermeabilidade bruto

Depois que a câmara é fechado, a válvula de vácuo está aberta automaticamente, a câmara & a parte de teste será evacuada pelo grupo da bomba até a um vácuo de ponto ajustado;

Os sensores do vácuo monitoram o valor do vácuo na parte da câmara & de teste individualmente;

Quando o valor do vácuo na câmara alcança os ajustes, pare a evacuação da parte de teste, a câmara está continuado a ser evacuado até aos ajustes;

Durante a evacuação da câmara, a parte de teste está testando pelo método da deterioração da pressão para encontrar o escape bruto;

Se a parte de teste tem o escape bruto, o processo automático do teste está abortado, o sinal do escape bruto estará dado para fora.

Se a parte de teste não tem nenhum escape bruto, o processo do teste de impermeabilidade estará continuado.

Enchimento do hélio

e

Teste de impermeabilidade fino

A parte da câmara & de teste será evacuada pelo grupo da bomba até a um vácuo de ponto ajustado;

Quando o valor do vácuo dentro da câmara e da parte de teste alcançar a pressão pré-ajustada do vácuo individualmente;

O detector de escape começará testar o valor do hélio da câmara antes do hélio que carrega, e suprime este valor de fundo a zero;

O hélio é carregado à parte de teste a um valor pré-ajustado;

Se o sinal do hélio na câmara do que a passagem/falha o ponto ajustado está induzido pelo detector de escape, ele não mostra nenhum escape fino, uma lâmpada verde está iluminando-se.

Se a parte de teste é avaliada como a NOK, a mensagem de alarme relacionada estará dada para fora na placa de operação e a tela, o operador deve empurrar confirma o botão na placa de operação para reconhecer os resultados da análise, se não a porta da câmara não pode ser aberta.

Quando confirme o botão está empurrado, a porta da câmara pode automaticamente ser aberto, o operador afrouxou o acoplador, descarrega o workpiece.

Se a parte de teste é avaliada como ESTÁ BEM, a mensagem relacionada da APROVAÇÃO estará dada para fora na placa de operação e a tela, a porta da câmara pode automaticamente ser aberta; o operador afrouxou o acoplador, descarrega o workpiece.
