Equipamento de ensaio de vazamento de hélio por relevo de alta precisão para inspecção automática da estancidade dos gases com duas estações de ensaio

Equipamento de teste de vazamento de hélio de relé de alta precisão para inspeção automática de estanqueidade de gás com duas estações de teste

Introdução do produto

Um relé pode parecer perfeitamente montado por fora, mas seu desempenho de vedação pode depender de defeitos impossíveis de serem vistos durante uma inspeção visual.

Para os fabricantes de relés automotivos, componentes elétricos selados e outros conjuntos de precisão, o teste de vazamento é, portanto, mais do que apenas uma etapa de controle de qualidade. É uma forma prática de verificar se o componente acabado atingiu o nível exigido de estanqueidade ao gás antes de passar para a próxima etapa de produção.

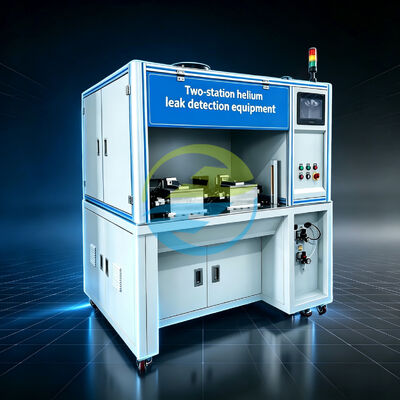

O equipamento de teste de vazamento de hélio com relé de duas estações foi desenvolvido especificamente em torno deste requisito.

O sistema usa hélio como gás traçador. Como o hélio pode passar por caminhos de vazamento extremamente pequenos, ele pode ser detectado por um detector de vazamento de hélio quando uma peça selada tem um caminho de vazamento. Isto torna o teste de vazamento de hélio particularmente adequado para componentes onde os testes convencionais de queda de pressão ou de estanqueidade ao ar por si só podem não fornecer sensibilidade suficiente.

A configuração de duas estações também oferece maior flexibilidade às equipes de produção. Enquanto uma estação executa seu ciclo de teste programado, a outra estação pode ser preparada para a próxima peça de trabalho. Isso ajuda a reduzir esperas desnecessárias entre as operações e facilita a integração do equipamento em um fluxo de trabalho de produção contínuo.

O é projetado principalmente para testes de relés, enquanto sua configuração de fixação e processo pode ser personalizada de acordo com a estrutura real, dimensões e requisitos de teste da peça de trabalho do cliente.

Características

Duas estações de teste independentes

A estrutura de duas estações permite que o equipamento realize operações de teste através de duas posições de trabalho independentes. Essa configuração é adequada para ambientes de produção onde os fabricantes precisam equilibrar a precisão dos testes com o rendimento prático.

Detecção de gás traçador de hélio

O hélio é usado como gás de detecção. Suas características físicas o tornam adequado para identificar caminhos de vazamento muito pequenos em componentes vedados.

Detecção automática de vazamento

O equipamento foi projetado em torno de um processo automático de detecção de vazamento de hélio, reduzindo a dependência do julgamento manual durante o estágio de detecção real.

Projeto de luminária com foco em relé

O equipamento destina-se principalmente a testes de relés. A HeJin pode desenvolver luminárias dedicadas de acordo com as dimensões do relé, estruturas de conexão e requisitos de produção.

Capacidade flexível da peça

A configuração publicada suporta de 1 a 4 peças para inspeção, proporcionando flexibilidade para diferentes arranjos de carregamento.

Engenharia Orientada à Produção

Em vez de oferecer apenas um detector independente, a HeJin desenvolve o equipamento em torno do processo completo de testes do cliente, incluindo design de acessórios, sequência de testes e integração da linha de produção.

Principais Funções

• Detecção automática de vazamento de hélio
• Inspeção de estanqueidade ao gás do relé
• Teste de gás traçador de hélio
• Operação de teste em duas estações
• Posicionamento de fixação da peça
• Controle de pressão de teste
• Avaliação do resultado de vazamento
• etc...

O que este equipamento pode testar?

A principal aplicação de testes de relés selados.

As peças de trabalho aplicáveis ​​típicas podem incluir:

• Relés automotivos
• Relés selados
• Relés industriais
• Componentes elétricos hermeticamente selados
• Componentes eletrônicos selados

O sistema também pode ser considerado para outros componentes vedados quando suas dimensões, método de conexão e requisitos de teste de vazamento forem compatíveis com o equipamento.

Para uma nova aplicação, os clientes devem fornecer o desenho da peça, a estrutura de vedação, a pressão de teste, a taxa de vazamento permitida necessária e a capacidade de produção esperada. HeJin pode então avaliar o método de teste e a configuração do equipamento.

O que o equipamento detecta?

O foco é a estanqueidade aos gases e o desempenho contra vazamentos, incluindo:

Vazamento Externo

Detecção de vazamento da peça selada para o ambiente circundante.

Defeitos de vedação interna

Detecção de caminhos de vazamento causados ​​por interfaces de vedação, juntas ou defeitos estruturais.

Caminhos de microvazamento

A detecção baseada em hélio pode identificar caminhos de vazamento muito pequenos que podem ser difíceis de identificar por meio de inspeção visual.

Consistência de vedação

O processo de teste repetível ajuda os fabricantes a monitorar a consistência do desempenho da vedação em todos os lotes de produção.

Padrões de Referência Internacionais

ISO 20485:2017 — Ensaios Não Destrutivos — Teste de Vazamento — Método de Gás Rastreador

A ISO 20485:2017 é a referência internacional mais diretamente relevante para testes de vazamento de gás traçador. A ISO afirma que a norma descreve técnicas para detecção de vazamentos usando um gás traçador e um detector de vazamento específico para gás traçador.

ISO 20486:2017 – Calibração de Vazamentos de Referência para Gases

A ISO 20486:2017 faz parte dos padrões de testes não destrutivos ISO 19.100 que abrangem testes de vazamento e calibração de vazamentos de referência para gases. É relevante ao estabelecer condições de vazamento de referência rastreáveis ​​para sistemas de teste de vazamento.

Referência de Gestão da Qualidade ISO 9001

A ISO 9001 fornece a estrutura reconhecida internacionalmente para sistemas de gestão da qualidade.

Atualização importante de 2026: a ISO 9001:2026 já foi publicada, enquanto a ISO 9001:2015 foi retirada. Portanto, a documentação do projeto deve identificar a edição aplicável em vez de descrever automaticamente a ISO 9001:2015 como a edição atual.

IEC 60529 – Graus de proteção fornecidos por gabinetes

A IEC 60529 define o sistema de Código IP usado para classificar os graus de proteção fornecidos por gabinetes para equipamentos elétricos. A publicação consolidada da IEC inclui a norma original juntamente com suas alterações.

Especificações Técnicas

Fotos detalhadas

Serviço pós-venda de qualidade

Suporte de engenharia que continua após a entrega

Para equipamentos de teste de vazamento, a entrega não é o fim do projeto.

O verdadeiro desafio muitas vezes começa quando o equipamento entra no ambiente de produção: o posicionamento do dispositivo, os parâmetros de teste, o fornecimento de hélio, a calibração de vazamento de referência e a operação diária afetam a estabilidade do teste.

É por isso que a HeJin fornece suporte técnico durante todo o ciclo de vida do equipamento.

Perguntas frequentes

1. Quais produtos este equipamento pode testar?

Ele é projetado para produtos pré-cheios que exigem testes de vazamento de hélio. A linha compatível especificada inclui modelos de corpo de válvula 250, 400 e 600, bem como modelos de resina epóxi 100, 300 e 500. Outros produtos podem ser avaliados com base em sua estrutura e requisitos de teste.

2. Quantas câmaras de vácuo o equipamento possui?

Possui duas câmaras de vácuo.

3. Quantos produtos podem ser testados em cada câmara?

Cada câmara de vácuo é projetada para acomodar de 1 a 4 peças de trabalho.

4. Qual é o limite do alarme de vazamento?

Os critérios reais de aceitação dos produtos do cliente devem ser determinados com base nas suas especificações técnicas e procedimentos de teste aplicáveis.

5. Qual gás é usado para teste de vazamento?

O hélio é o gás de teste especificado.

6. Qual é a capacidade de produção?

A capacidade de produção especificada é de 200 unidades por hora.

7. A carga e descarga são automáticas?

O equipamento está configurado para carga e descarga manual; carga e descarga automática podem ser personalizadas.

8. Qual fonte de alimentação é necessária?

380 V, sistema trifásico de cinco fios, 50 Hz.

9. Que tipo de suprimento de hélio é necessário?

O hélio é fornecido através de cilindros de gás. A fonte de gás deve estar localizada a até 2 metros da entrada de gás do equipamento, com pressão de entrada de 0,2 MPa.

10. Que tipo de ar comprimido é necessário?

O requisito de ar comprimido especificado é de 0,5–0,7 MPa; ar comprimido limpo e seco é necessário para a operação da válvula pneumática.
