Taxa cerâmica 1.0*10-9Pa do escape de Shell Helium Leak Detection System·m3/sec

Descrição de produto

Shell Helium Leak Detection System cerâmica

Taxa cerâmica 1.0*10-9Pa do escape de Shell Helium Leak Detection System·m3/sec

Introdução de Shell Helium Leak Detection System cerâmica:

De acordo com o princípio básico de detecção de escape do hélio, usando o hélio como um gás de projétil luminoso, o sistema automaticamente e detecta rapidamente o escapamento do workpiece. Se há um escape, o sistema dará um alarme.

Processo da detecção de Shell Helium Leak Detection System cerâmica:

1. O operador coloca o workpiece no dispositivo elétrico fixo e pressiona a tecla "Iniciar Cópias".

2. A caixa de vácuo fecha-se automaticamente e os selos do dispositivo elétrico automaticamente.

3. O sistema limpa automaticamente a caixa de vácuo e o workpiece.

4. O sistema enche automaticamente o produto com o hélio.

5. O sistema executa automaticamente a detecção de escape no produto.

6. Se o resultado da análise é qualificado:

      a. O sistema esgota automaticamente o hélio.

      b. O sistema abre automaticamente a porta da caixa de vácuo.

      c. A luz indicadora qualificada está ligada, e o operador descarrega o produto.

      d. O operador instala o produto seguinte a ser inspecionado e começa um ciclo de teste novo.

7. Se o resultado da análise é incompetente:

      a. O sistema esgota automaticamente o hélio.

      b. Manualmente a imprensa confirma o botão.

      c. Unboxing automático.

      d. A luz indicadora incompetente está ligada, e o operador descarrega o produto.

      e. O operador instala o produto seguinte a ser inspecionado e começa um ciclo de teste novo.

Característica de Shell Helium Leak Detection System cerâmica:

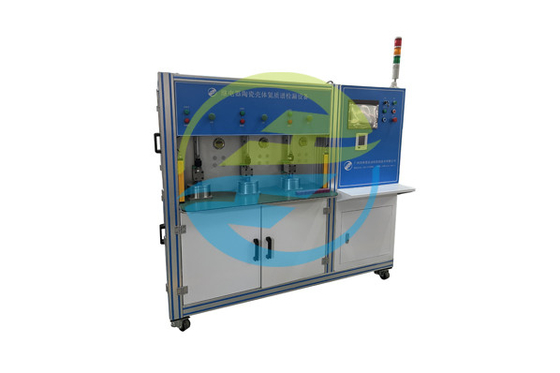

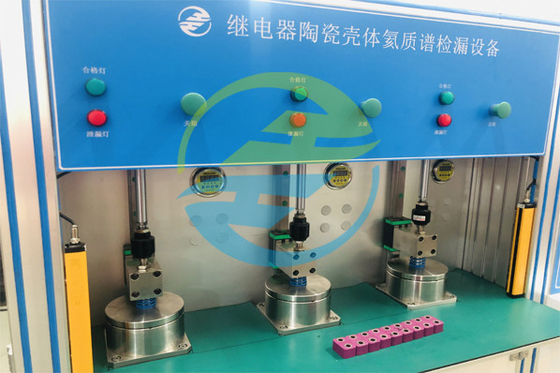

1. O equipamento tem três caixas de vácuo que se operam no enlace, exigindo somente um operador operar o equipamento.

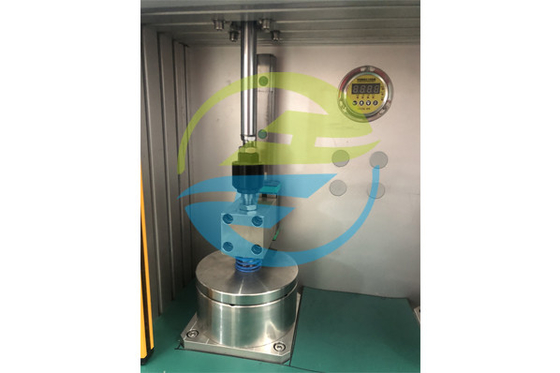

2. O workpiece termina automaticamente o todo o processo na caixa de vácuo, que adota uma estrutura campaniforme e pode automaticamente abrir e se fechar para cima e para baixo. O operador precisa somente de carregar e descarregar materiais, e a carga e o descarregamento são simples e convenientes.

3. O dispositivo elétrico da caixa de vácuo pode instalar até um workpiece de cada vez. Se não é necessário instalar o workpiece, o furo correspondente da instalação do workpiece pode ser obstruído com uma tomada.

4. A detecção do hélio adota um detector de escape importado, com uma precisão máxima da detecção de escape de 5 * 10-13Pa · m3/s. O processo da detecção de escape pode identificar os grandes e workpieces pequenos do escape, salvar o consumo do gás do hélio.

5. O equipamento é fornecido aleatoriamente com um escape simulado de Pa 1.0E-9 · m3/s, com um certificado emitido pela instituição nacional da metrologia para o escape.

6. A distância entre o hélio encheu a válvula e o workpiece é curto, o consumo do gás é baixo, e os custos de gastos de fabricação são reduzidos.

7. O sistema é controlado pelo PLC. E indique a vária informação em um tela táctil da cor.

8. Segurança da operação do equipamento, com proteção da segurança e parada de emergência, função restaurada.

9. O projeto do equipamento cumpre com as exigências ergonômicas.

Parâmetro de Shell Helium Leak Detection System cerâmica:
