Máquina industrial de recuperação de hélio com uma taxa de recuperação ≥ 90% para equipamento de ensaio de vazamento de hélio

O hélio não desaparece após a conclusão de um teste de vazamento. Uma grande proporção do gás permanece dentro da câmara de teste, tubulações e acessórios conectados. Se for ventilado após cada ciclo, hélio fresco deverá ser fornecido continuamente para manter a produção funcionando. Com o tempo, este se torna um dos maiores custos operacionais em testes de vazamento de hélio.

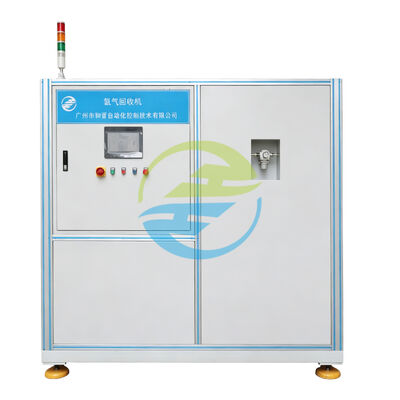

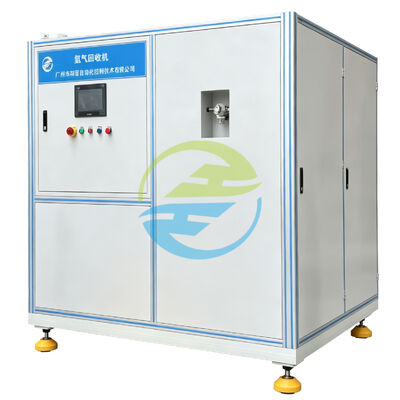

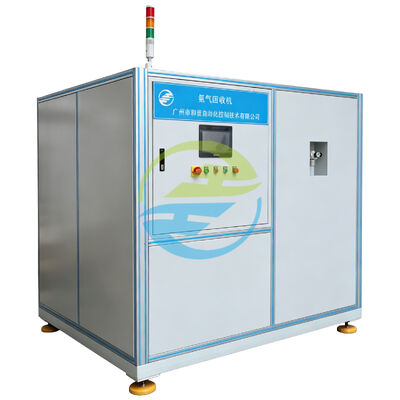

A máquina de recuperação de hélio HJ-HS-4 é instalada entre o equipamento de teste de vazamento e o sistema de fornecimento de hélio para recuperar o gás restante antes de ser liberado. Em vez de tratar o hélio como um consumível descartável, a máquina o devolve ao processo de produção após purificação e ajuste de concentração. O hélio recuperado é comprimido, armazenado e devolvido à estação de teste de vazamento quando as condições operacionais exigidas são atingidas.

Em vez de alterar o próprio método de teste de vazamento, o sistema de recuperação altera a forma como o hélio flui pela linha de produção. Ele funciona junto com os equipamentos existentes de teste de vazamento de hélio e torna-se parte do processo de circulação de gás sem afetar a sequência de testes.

Desenvolvido pela HeJin, o HJ-HS-4 é adequado para ambientes de produção onde testes de vazamento de hélio são realizados continuamente ao longo do dia. Quer a aplicação envolva trocadores de calor, componentes de refrigeração, peças automotivas ou produtos industriais selados, o sistema ajuda os fabricantes a recuperar hélio reutilizável enquanto mantém a produção estável.

Cada teste de vazamento termina com hélio permanecendo dentro do circuito de teste. Embora a quantidade varie de acordo com o tamanho do produto e o procedimento de teste, liberar o gás restante significa comprar novamente a mesma quantidade antes do próximo ciclo de produção.

A recuperação do hélio altera esse processo.

Em vez de esgotar o gás, a máquina de recuperação o transfere para um sistema de circulação fechado. Uma vez coletado, o hélio é limpo, comprimido e armazenado até atingir as condições operacionais exigidas pelo equipamento de teste de vazamento. Hélio fresco só é adicionado quando a concentração monitorada cai abaixo do valor predefinido.

Essa abordagem permite que o hélio recuperado participe de vários ciclos de testes, em vez de ser usado apenas uma vez.

A máquina de recuperação é normalmente instalada entre a estação de teste de vazamento de hélio e a fonte de armazenamento de hélio.

Durante a operação, o equipamento de teste de vazamento continua funcionando exatamente da mesma maneira que antes. A diferença começa após cada ciclo de teste.

O hélio residual é automaticamente direcionado para a tubulação de recuperação em vez de ser descarregado. A máquina de recuperação completa os processos restantes de forma independente antes de retornar o hélio qualificado à linha de produção.

Como a sequência de recuperação é executada automaticamente, os operadores de produção não precisam interromper os testes ou transferir manualmente o gás entre diferentes tanques de armazenamento.

A recuperação de hélio só é útil se o gás reciclado permanecer adequado para testes de vazamento.

O HJ-HS-4 monitora a concentração de gás e a pressão operacional durante todo o processo de recuperação.

Quando a concentração de hélio diminui, hélio novo é adicionado automaticamente.

Quando a pressão operacional muda, o sistema de controle ajusta a sequência de recuperação para manter o fornecimento de gás estável.

Ao controlar continuamente essas condições operacionais, a máquina fornece hélio reciclado que permanece adequado para aplicações repetidas de testes de vazamento.

Descrição padrão

• Teste Não Destrutivo ISO 20485 - Teste de Vazamento - Método de Gás Rastreador
• Segurança de Máquinas ISO 12100 – Princípios Gerais de Projeto
• IEC 60204-1 Segurança de Máquinas – Equipamentos Elétricos de Máquinas
• Classificação de qualidade do ar comprimido ISO 8573-1 (referência para purificação de gás)
• Controle de Limpeza ISO 14644-1 para Ambientes Industriais

Espera-se que os equipamentos de produção operem continuamente, muitas vezes em vários turnos, sem interromper o cronograma de fabricação. O sistema de recuperação foi, portanto, projetado tendo em mente uma operação estável e uma manutenção simples.

A máquina realiza coleta, purificação, monitoramento de concentração e reposição de gás de hélio automaticamente após cada teste de vazamento. Os operadores só precisam monitorar o status operacional através da interface da tela sensível ao toque, enquanto a sequência de recuperação é executada de acordo com parâmetros predefinidos.

O layout modular também simplifica a manutenção de rotina. Filtros, válvulas e unidades funcionais principais são organizados para inspeção e substituição convenientes, ajudando a reduzir o tempo de manutenção durante a manutenção programada.

A HeJin é especializada no projeto e fabricação de equipamentos automáticos de teste de vazamento para produção industrial.

A linha de produtos da empresa inclui máquinas de teste de vazamento de hélio, sistemas de recuperação de hélio, equipamentos de carregamento de refrigerante, sistemas de vácuo e soluções de automação personalizadas usadas na fabricação automotiva, de refrigeração, de troca de calor e de gerenciamento térmico.

Do projeto mecânico e integração elétrica ao desenvolvimento de software e montagem de equipamentos, cada projeto é concluído pela equipe de engenharia e fabricação da HeJin. Isto permite que os clientes obtenham equipamentos que correspondam às suas necessidades de produção, em vez de adaptarem o seu processo de produção a máquinas padrão.
